Наши проекты

Первый проект
г. Санкт-Петербург, 2014 г.

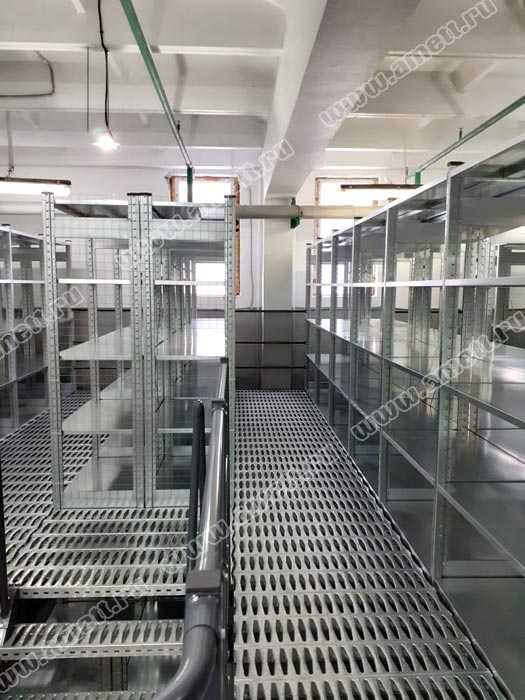

Установлено 2 стеллажных мезонина на основе стоек среднегрузовых стеллажей производства АМЕТ.

Количество ярусов:  2
Ёмкость хранения:    2000 полок


Второй проект
Северное Шереметьево (Московская обл.), 2016 г.

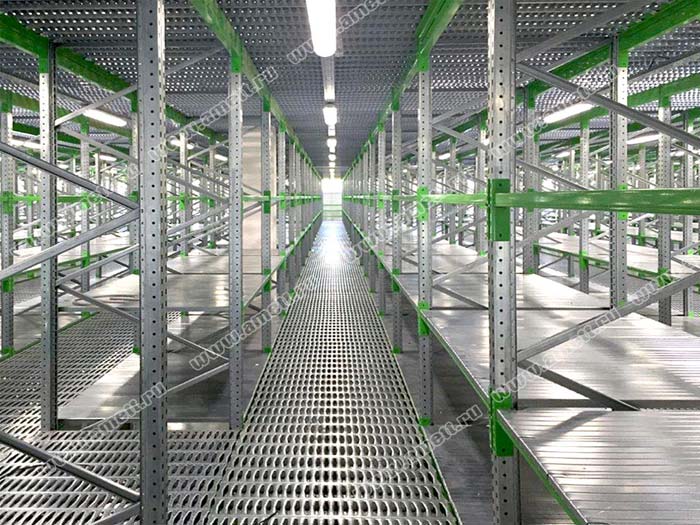

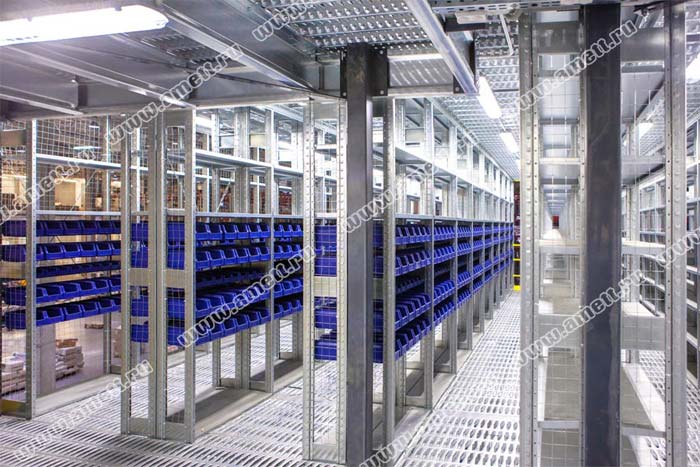

Стеллажный мезонин на основе стоек среднегрузовых стеллажей производства АМЕТ.

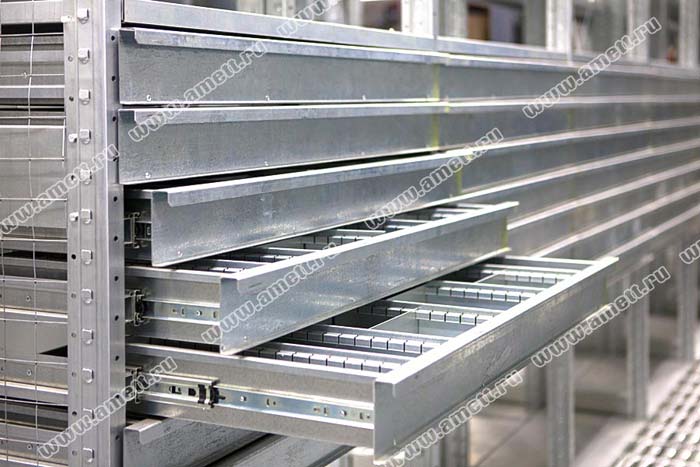

Система снабжена классическими и дуговыми полочными разделителями, выдвижными ящиками, перфорированными панелями с консолями, пластиковыми контейнерами, модулями безопасной загрузки. Также произведён монтаж системы освещения со светодиодными лампами.

Количество ярусов:  3
Площадь основания: 1000 кв.м.
Ёмкость хранения: 50 000 условных полок
Настил: металлический, проливной

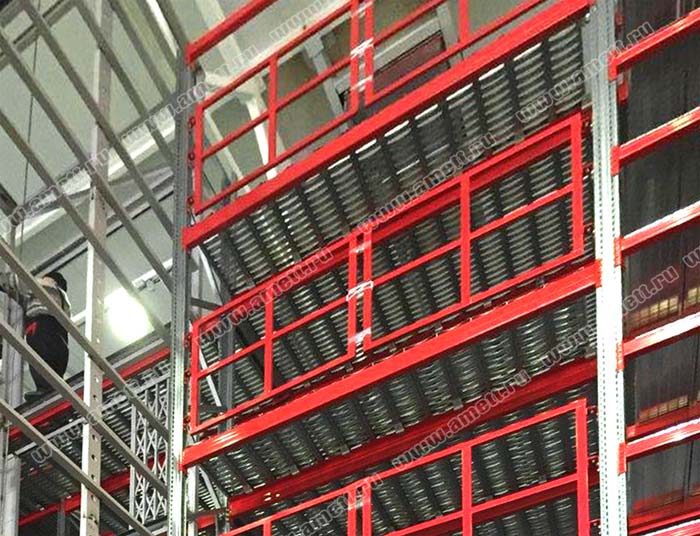

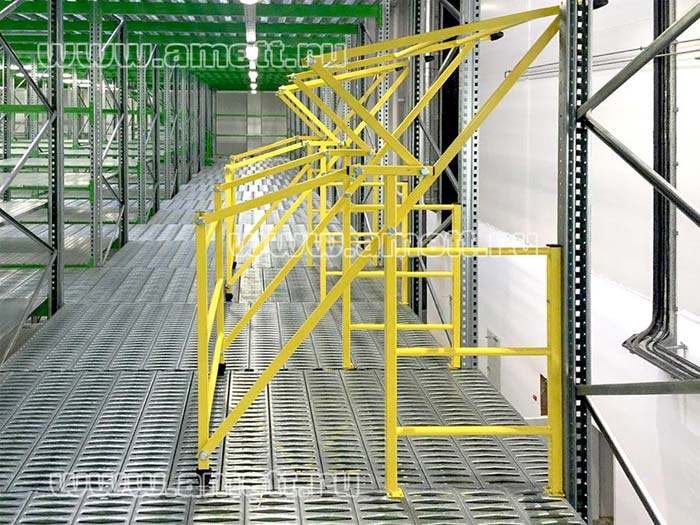

Подъем груза: модули безопасной загрузки
Спуск груза:  интегрированная конвейерная линия

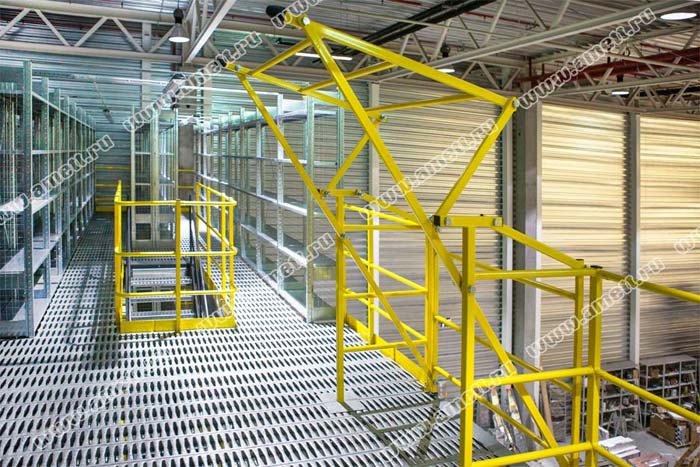

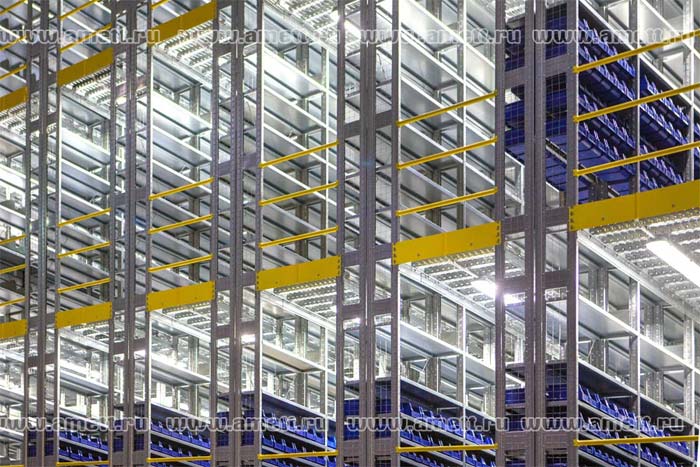

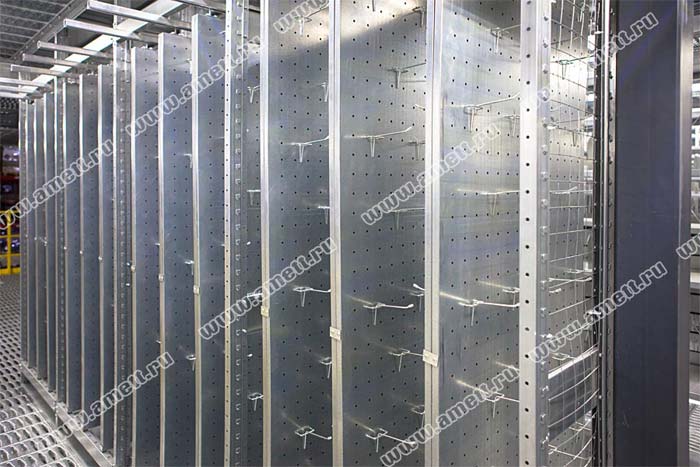

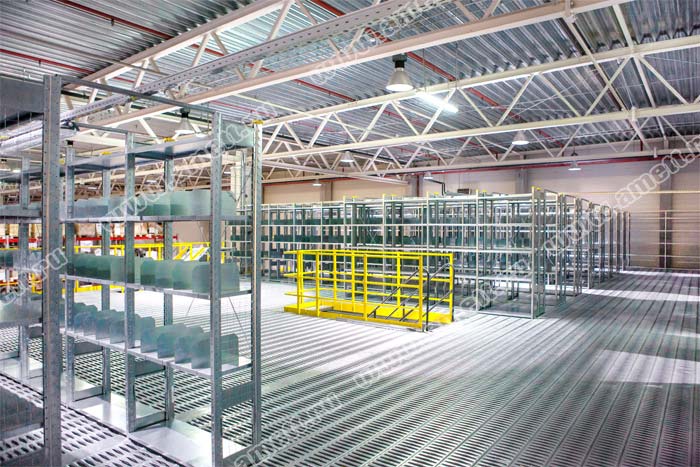

Произведены работы по реконструкции московского распределительного центра интернет-магазина "220 Вольт", в рамках которых осуществлён перенос ранее установленного стеллажного мезонина АМЕТ, а также обычных стеллажей на новый склад. Там же установлен второй, аналогичный мезонин. Ещё один мезонин построен на складе интернет-магазина в Санкт-Петербурге. Общая поставка составила порядка 50 000 полок.

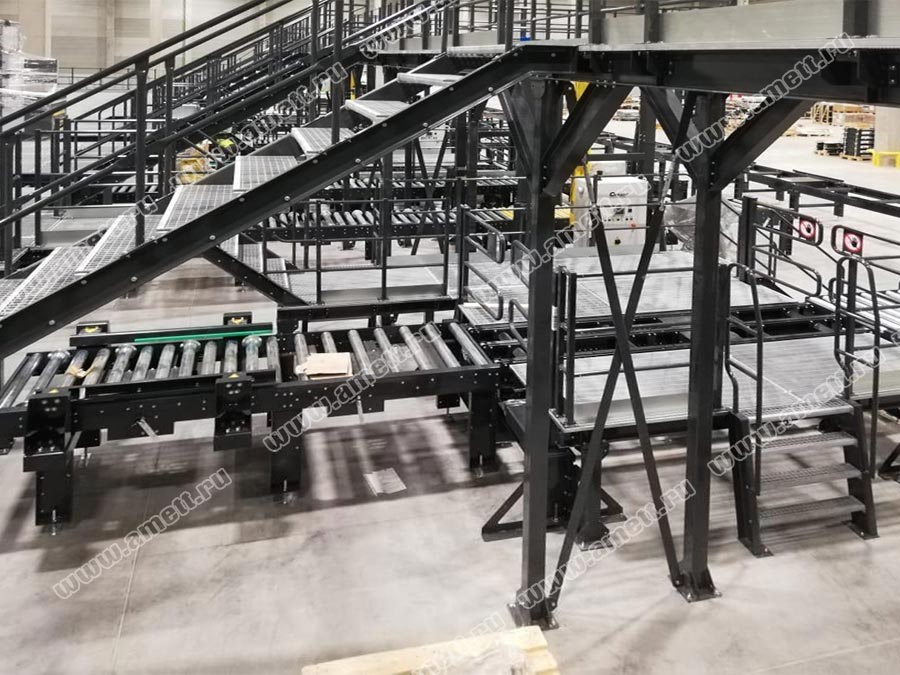

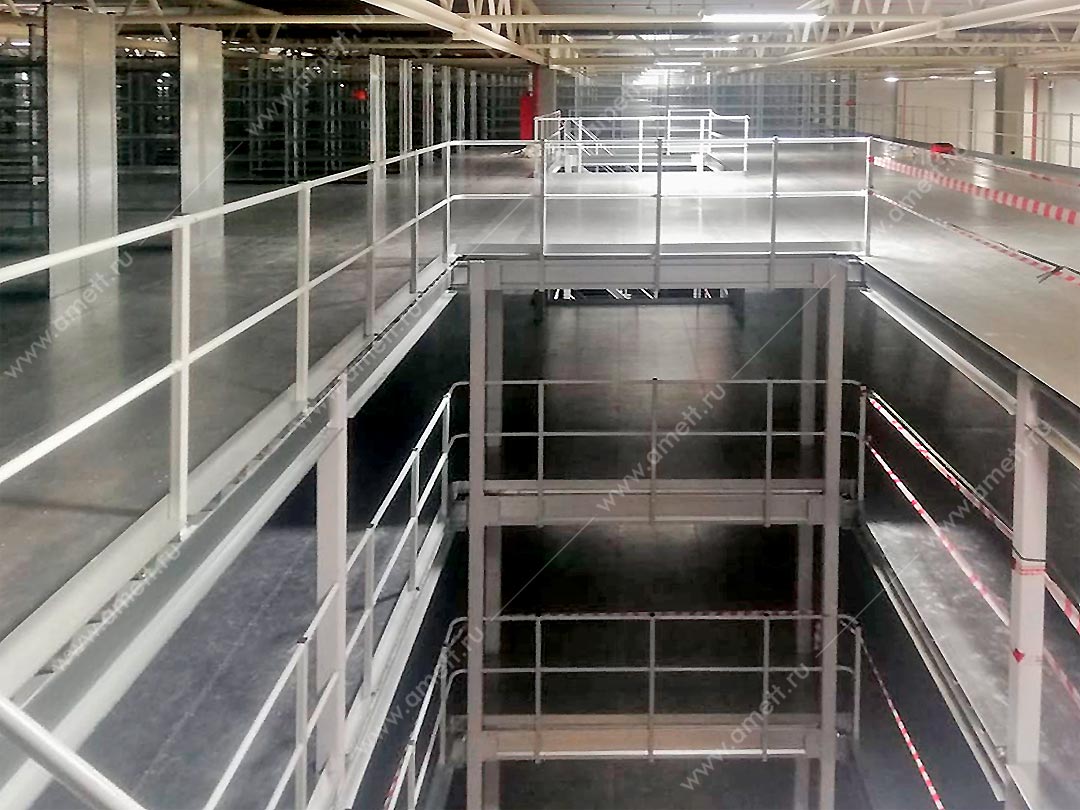

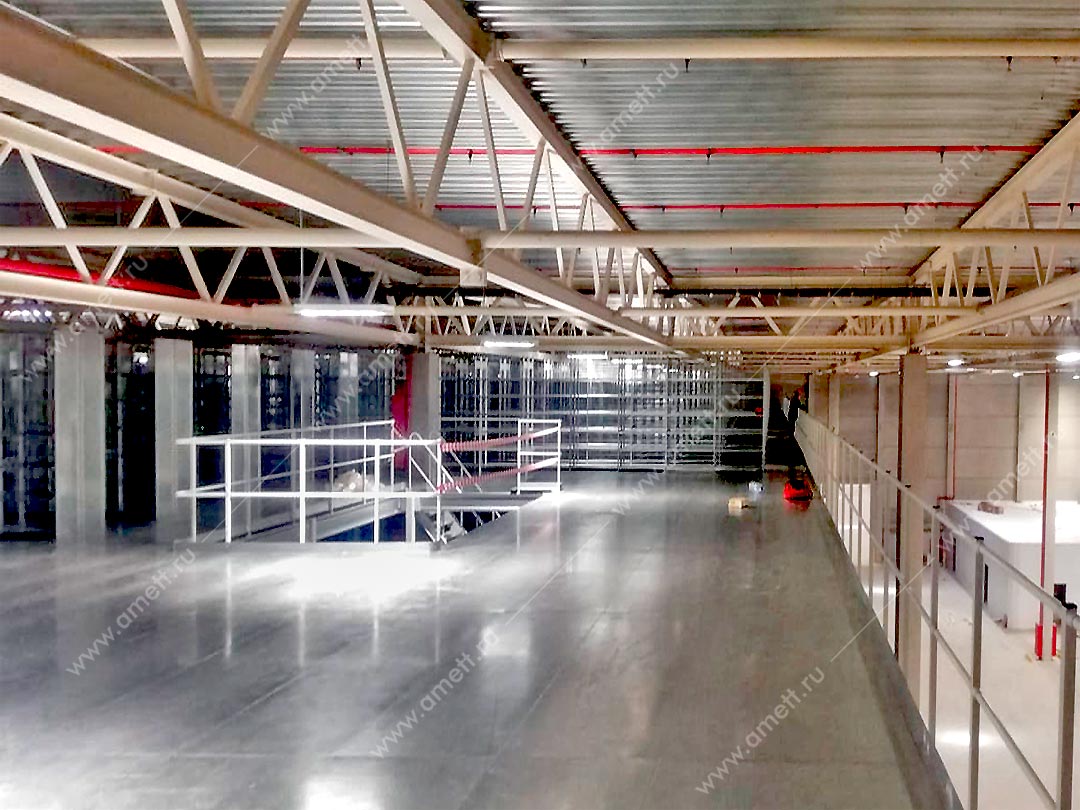

К настоящему моменту на распределительных центрах интернет-магазина "OZON" установлены четыре больших комбинированных мезонинных системы.

Подача груза на уровни - модули безопасной загрузки
Пикинговая зона на примыкающей к стеллажному мезонину балконе-платформе

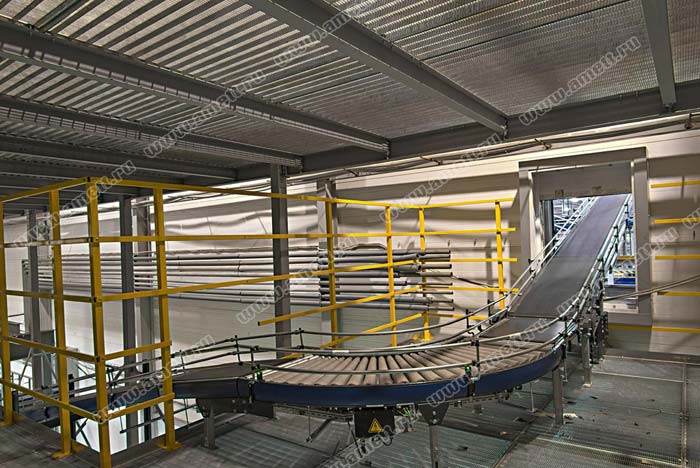

Интегрированы сложные конвейерные линии
Организованы сквозные проходы для движения ПТО
Часть мезонина установлена на платформу
Предусмотрены ограждённые колодцы для системы газового пожаротушения

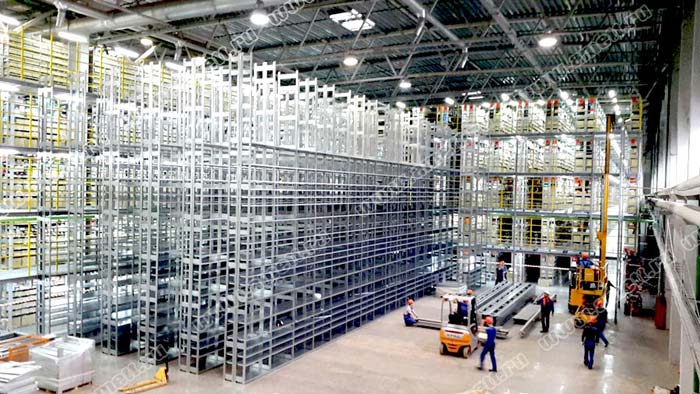

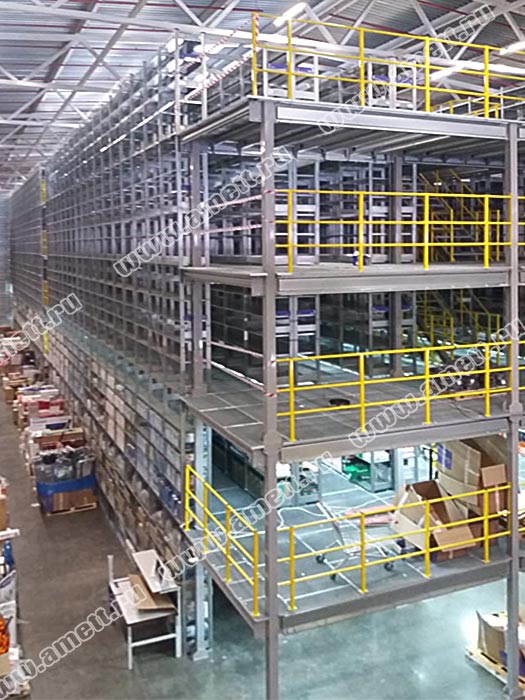

Этажные стеллажи установлены на сборной платформе. На нижнем этаже организовано движение ПТО, стеллажное и напольное хранение.

Количество ярусов:  4
Площадь основания : 10 000 кв.м.
Ёмкость хранения: 45 000 полок
Настил: металлический, проливной
Подъем груза: лифтовые подъёмники
Спуск груза: интегрированная конвейерная линия

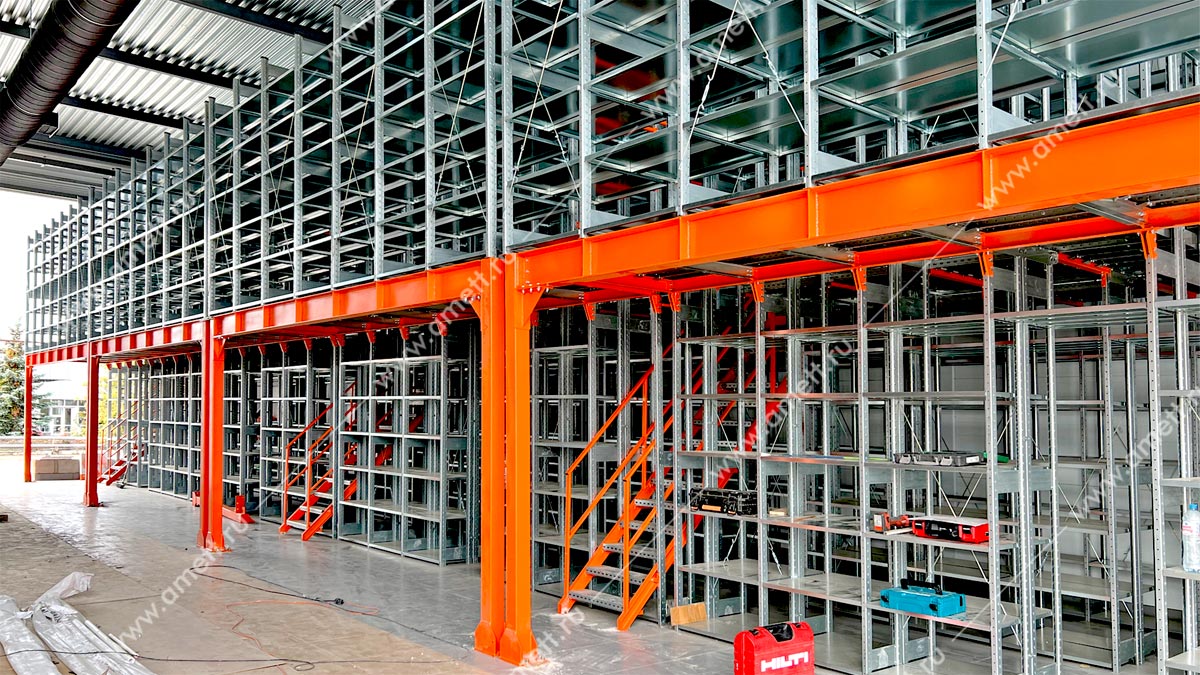

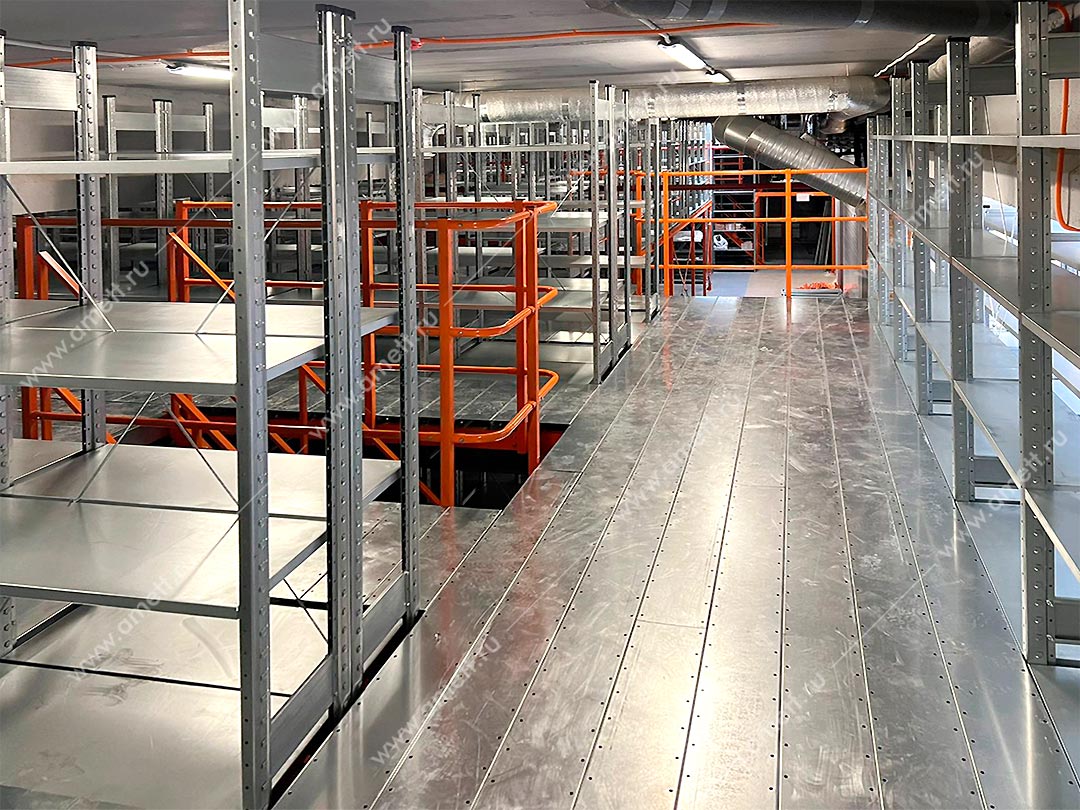

Установлены несколько довольно необычных конструкций в торговых павильонах ТСК «АвтоМОЛЛ». Каждая система представляет собой несколько стоящих вплотную двухярусных комбинированных мезонинов, имеющих собственные лестничные марши. После облицовки и отделки каждый мезонин превратится в торговую точку с помещением для продаж (под платформой) и двухэтажным складом.

Всего для ТСК начиная с 2015 года завершено 13 проектов разного масштаба. Здесь представлены 3 проекта из них.

«АвтоМОЛЛ ЗАПАД» (55 км. МКАД)

В 2015 году в двух павильонах установлены 8 отдельных двухъярусных стеллажных мезонинов и оборудованы полочными стеллажами три небольших торговых склада.

• Общее количество полок – 2040 шт. четырёх типоразмеров.

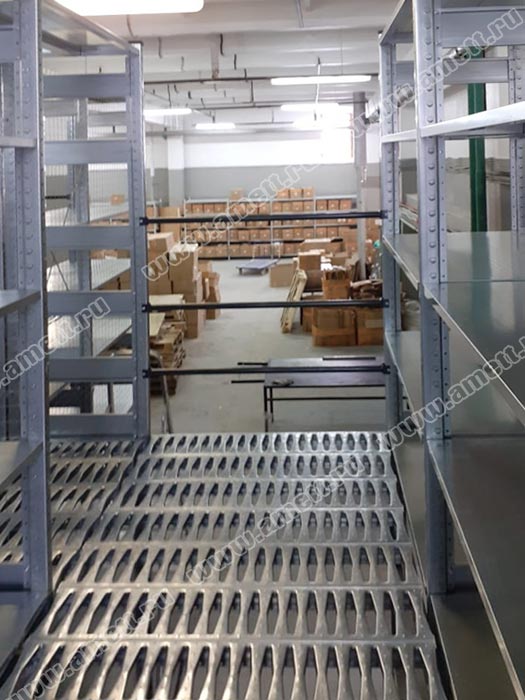

• Настил - просечно-профилированный, стальной, оцинкованный.

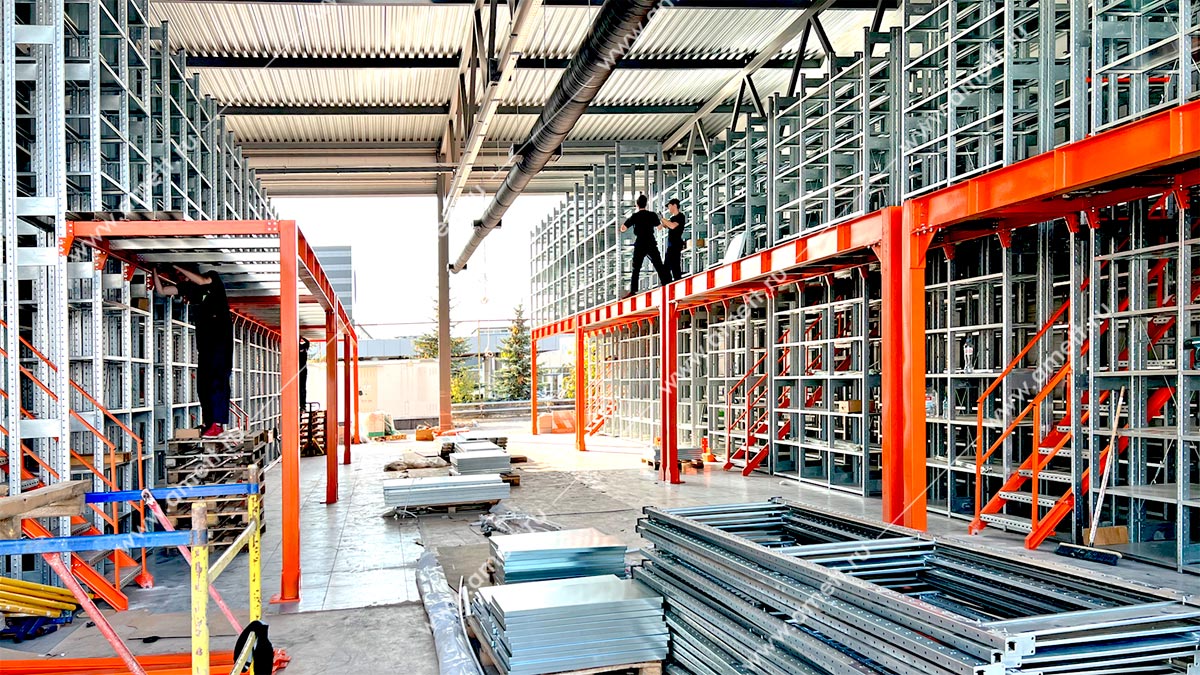

В 2024 году в двух новых павильонах установлено 14 отдельных, рядом стоящих двухъярусных стеллажных мезонинов (по 7 в каждом).

• Общее количество полок – 8520 шт.
• Настил - просечно-профилированный, стальной, оцинкованный.

«АвтоМОЛЛ СЕВЕР» (84 км. МКАД)

В павильоне установлены 18 двухъярусных стеллажных мезонинов.

• Общее количество полок – 8520 шт.
• Настил - просечно-профилированный, стальной, оцинкованный.

Особенность проекта: монтаж производился в старом помещении, где были снесены внутренние перегородки. Полы имели разную высоту, а углы не составляли 90⁰. Поэтому не только пришлось вписывать конструкцию фактически в ромб, но и подгонять каждый мезонин к своему участку пола.

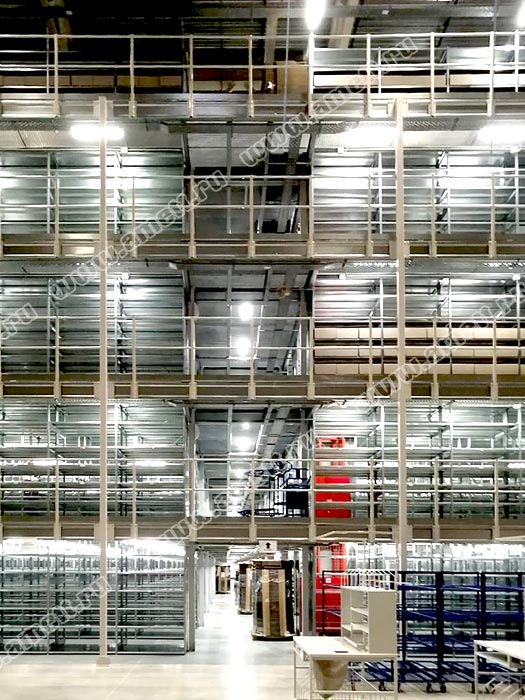

Стеллажно-мезонинная система с интегрированной мезонинной платформой.

Количество ярусов - 5
Площадь основания ~ 4000 м²
Настил - проливной, решётка
Боковые стенки - сетка
Подача груза на ярусы - модули безопасной загрузки

В рамках проекта установлено 5 мезонинных конструкций в разных помещениях складского комплекса, расположенного в г. Химки. Произведён монтаж стеллажно-мезонинных систем, размещённых на мезонинных платформах. Общая площадь основания конструкций порядка 5000 м2.

Комбинированный стеллажный мезонин

Основа: стойки полочных стеллажей
Количество ярусов: 5
Ворота: распашные

Балкон для приёма и распределения груза - мезонинная платформа.

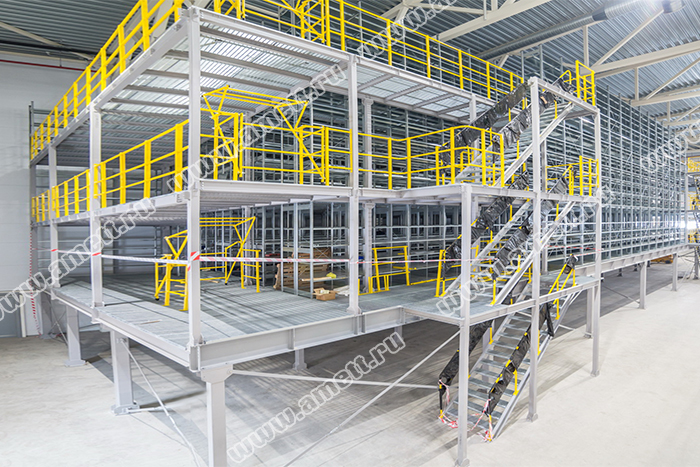

Также установлена трёхъярусная мезонинная платформа.

Мезонин на основе стоек среднегрузовых стеллажей производства АМЕТ. Полки снабжены перфорацией и тремя видами разделителей. Стены мезонина сплошные из профилированного листа.
Количество ярусов:  2
Ёмкость хранения:   1500 полок
Настил: прессованная решётка
Приёмка груза: сдвижные ворота

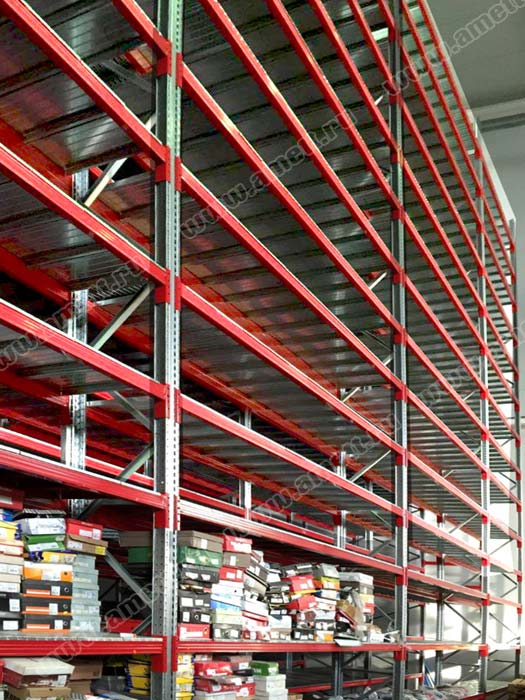

На складе также установлены фронтальные стеллажи с полками, рассчитанных на хранение тяжёлых негабаритных грузов.

Схема установки - узкопроходная
Материал полок - прессованная решётка
Стеллажи снабжены двумя видами разделителей: дуговыми и прутковыми

Мезонин на основе стоек среднегрузовых стеллажей производства АМЕТ. Полки снабжены разделителями. Снаружи мезонина установлены вспомогательные мини-стеллажи. Внешние стены
мезонина сплошные из металлического листа.

Количество ярусов:  2
Ёмкость хранения:   13 000 полок
Настил: прессованная решётка
Приёмка груза: сдвижные ворота

На складе также установлены фронтальные стеллажи с полками, рассчитанных на хранение тяжёлых негабаритных грузов.

Схема установки - узкопроходная
Материал полок - прессованная решётка

Монтаж осуществлялся бригадой сборщиков в 40 человек и был произведён всего за 30 дней.

• Основа: фронтальные стеллажи
• Количество ярусов:  3
• Ёмкость хранения:   30 000 полок
• Настил: металлический, проливной
• Подъем груза: модули безопасной загрузки

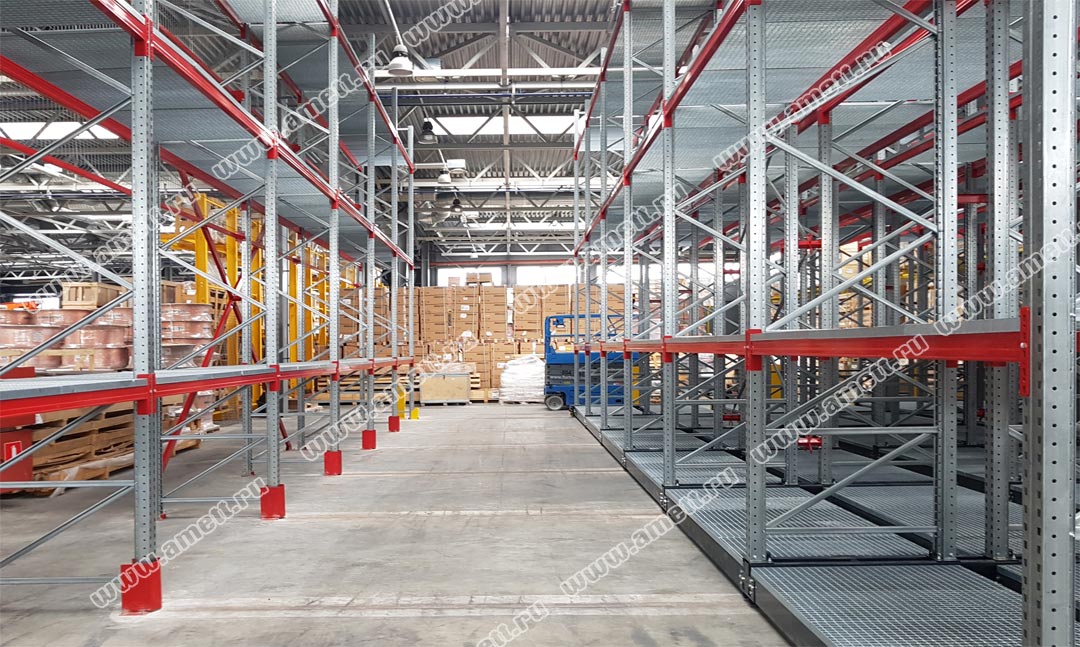

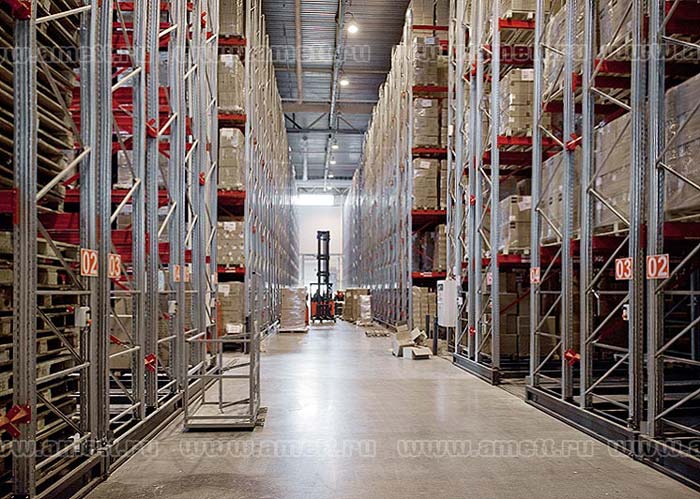

Передвижные паллетные стеллажи

Высота - 6 м.
Количество ярусов - 4
Количество полок - 240
Тип полок - настил из сварной решётки

Блок передвижных стеллажей устанавливался на работающем складе без остановки логистических процессов. Перед монтажом была произведена частичная реконструкция пола: вырезаны желоба и вновь залиты после укладки рельсовых направляющих. Увеличена высота ярусов для хранения негабаритного груза.

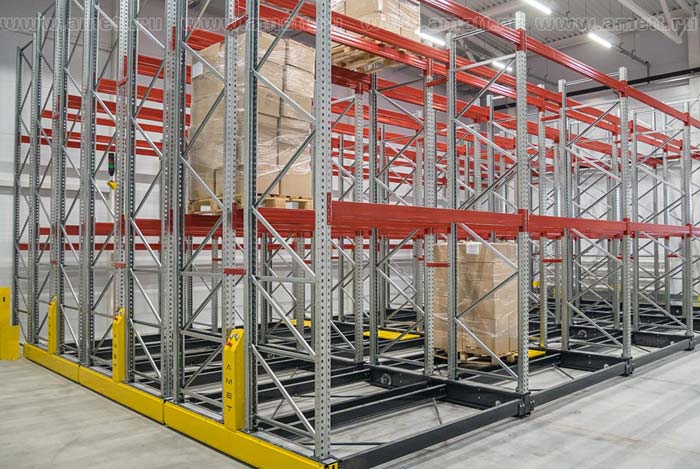

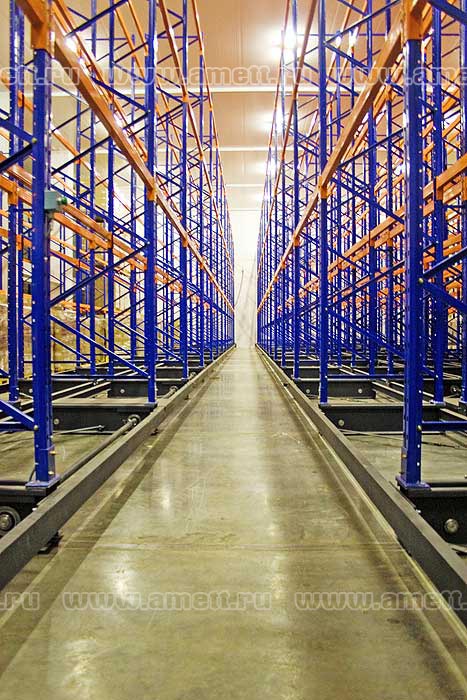

Передвижные фронтальные стеллажи

Общая ёмкость:  2 700 палето-мест
Высота конструкций:  7 метров (5 ярусов)
Температурный режим: -24°С

Передвижные фронтальные стеллажи

Общая ёмкость:  3 500 палето-мест
Высота конструкций:  6,5 метров (4 яруса)
Температурный режим: -28°С

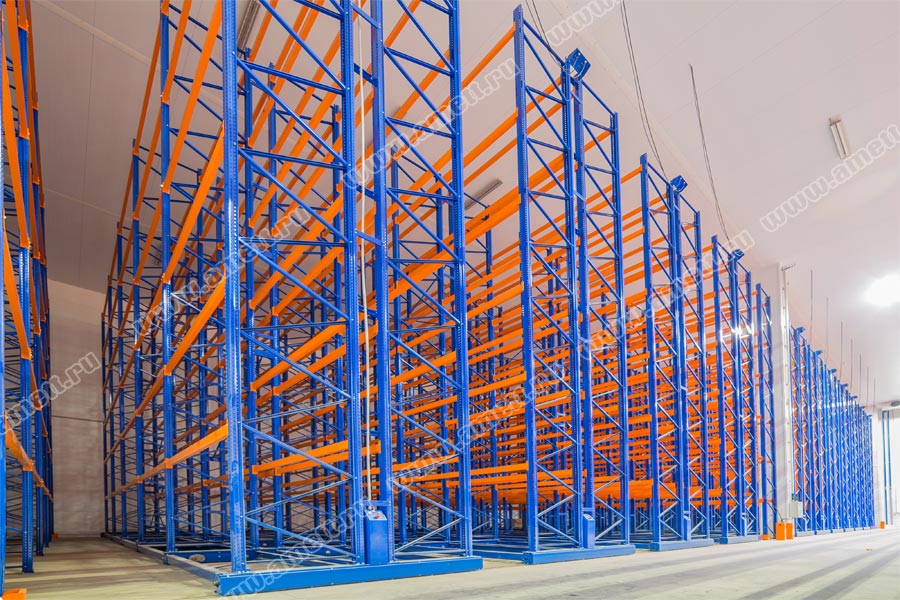

Передвижные фронтальные стеллажи

Общая ёмкость:  28 000 палето-мест
Высота конструкций:  11 метров (6 ярусов)
Температурный режим: +22°С

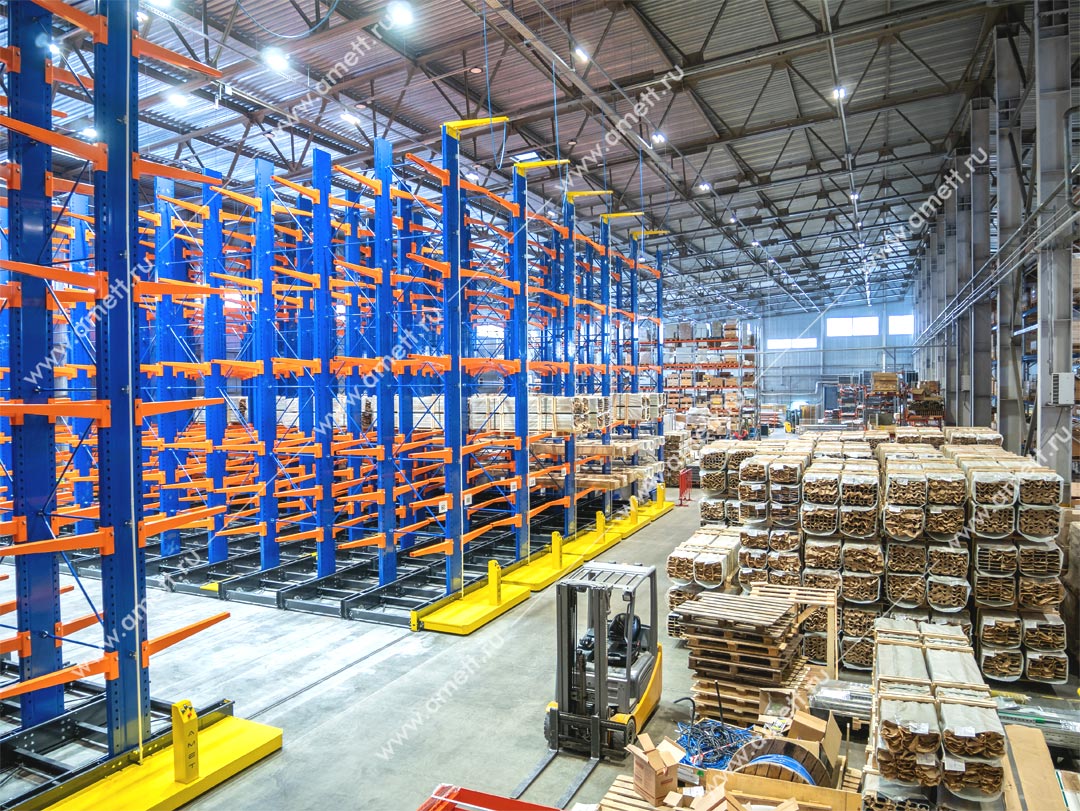

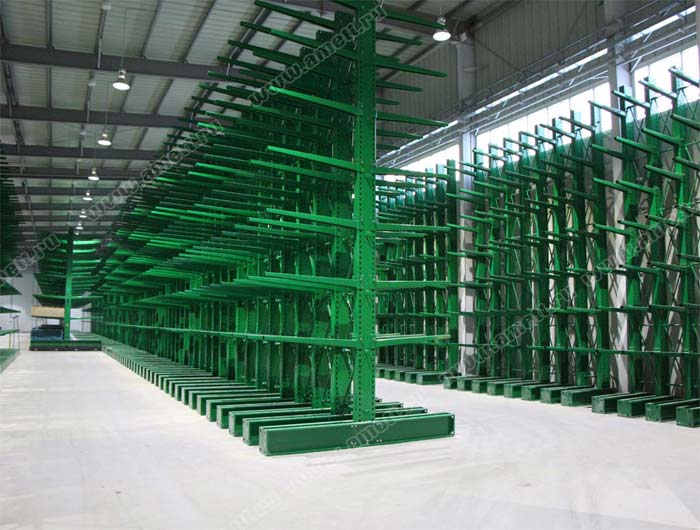

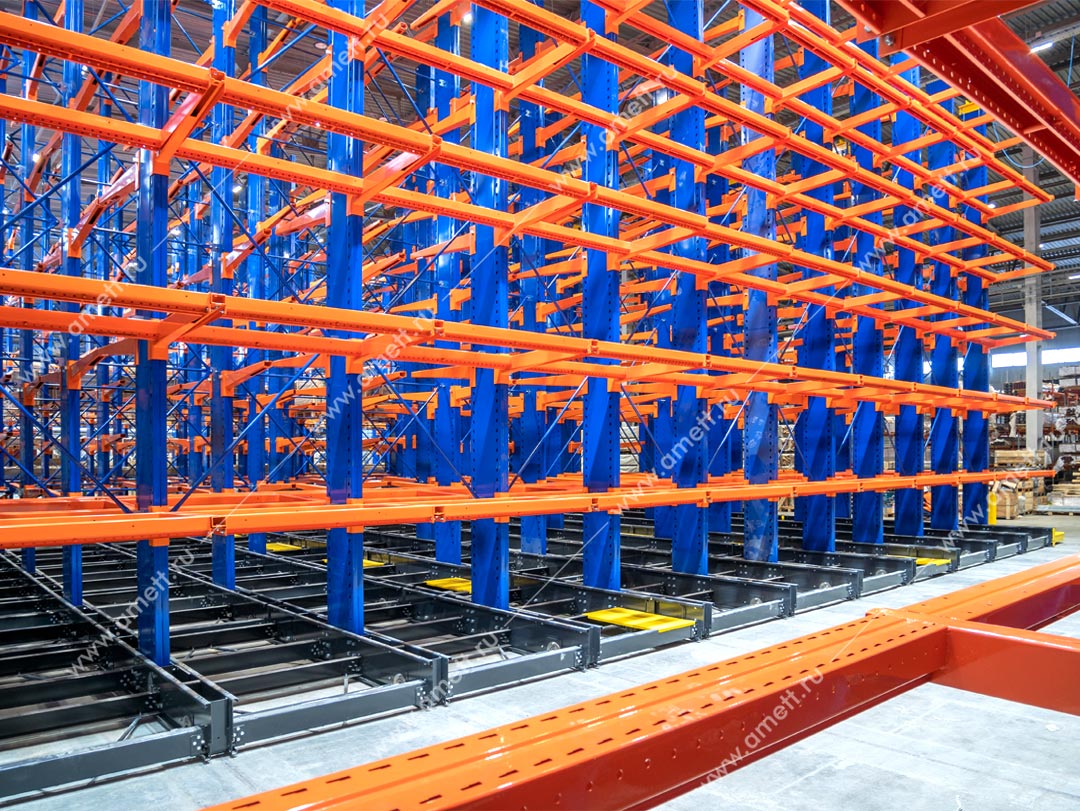

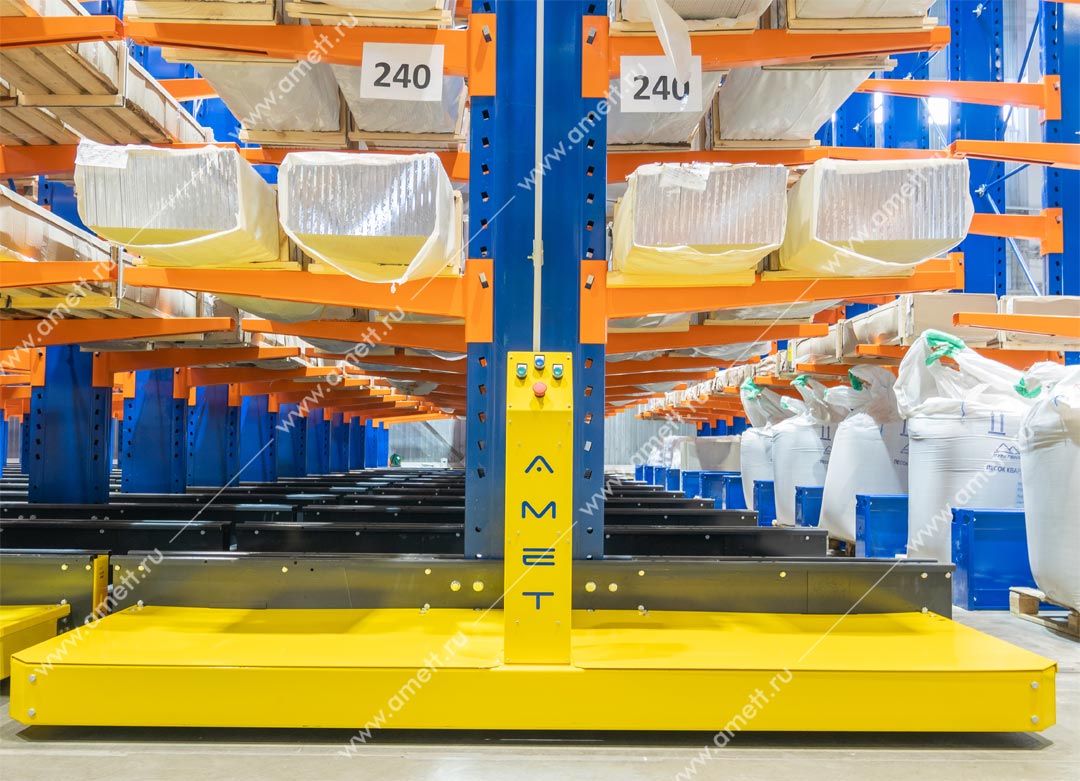

На складе установлены передвижные консольные стеллажи.

• Длина ряда – 22 м.
• Высота – 9,5 м.

 Особенности проекта:

• На нижних ярусах на консолях установлены балки, позволяющие размещать палеты и подходящий по размерам груз, а также имеется возможность оснастить их полками.
• Установлена автоматический система освещения, которая включает свет только над открытым межстеллажным проходом, позволяя экономить электроэнергию.
• Стойки управления вынесены вперёд, позволяя подойти к ним, даже если со стеллажа выпирает груз.

В настоящий момент – это самые высокие консольники, установленные нашей компанией.

Передвижные паллетные стеллажи, стационарные паллетные стеллажи

Количество ярусов - 7
Высота - 10 м.
Ёмкость хранения - 2000 паллето-мест

Стеллажи устанавливались в двух помещениях склада. Помимо передвижных, вдоль свободной стены размещены стационарные фронтальные стеллажи, что позволило увеличить ёмкость хранения каждого помещения ещё на 90 паллето-мест.

Передвижные фронтальные стеллажи

Первый объект
Общая ёмкость:  2 500 палето-мест
Высота конструкций:  9 метров (5 ярусов)

Второй объект
Общая ёмкость:  3 500 палето-мест
Высота конструкций:  9 метров (5 ярусов)

Особенности проектов: склады на основе стеллажной конструкции (каркасом для крыши и стен являются стеллажи)

2017 год.

На складе хранения вафельных рожков установлена система передвижных стеллажей ёмкостью 1200 палето-мест.

Высота - 6 м. (3 яруса хранения)
Нагрузка на стеллаж до 100 тонн

2025 год

На том же складе в рамках увеличения ёмкости хранения установлены передвижные стеллажи на 1000 палето-мест.

Высота 5 м. (3 яруса хранения)
Длина стеллажного ряда - 45 м.

Особенностью проекта стали сверхдлинные стеллажные ряды. Во избежание неровности при движении они сделаны из двух сопряжённых баз, двигающихся синхронно при помощи специального компонента, внедрённого в систему управления. Подробнее о проекте оборудования склада ОАО «Челны Холод» >>

2017 г.

2025 г.

Передвижные фронтальные и консольные стеллажи

Общая ёмкость:  8 000 палето-мест
Высота конструкций:  7,5 метров (5 ярусов)
Температурный режим: от +5 до -28°С

На складе была произведена установка передвижных полочных стеллажей на базе универсальной стеллажной системы производства АМЕТ. Стеллажи установлены на мобильные платформы.

Способ передвижения - механический.
Ёмкость хранения - 1000 полко-мест

Производство круп под торговой маркой "Гудвилл"

Передвижные фронтальные стеллажи

Общая ёмкость:  1 600 палето-мест
Высота конструкций:  6 метров (4 яруса)
Температурный режим: +22°С

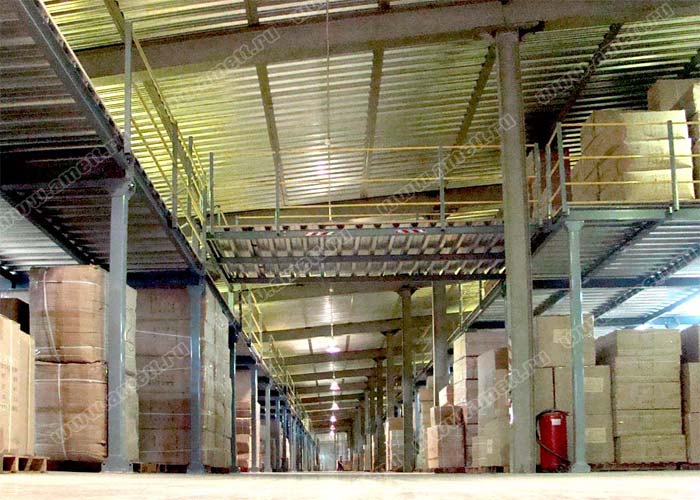

Платформенный мезонин

Количество ярусов: 3

Мезонин проектировался по заказу компании Vanderlande - одного из крупнейших Европейских производителей конвейерных систем и был установлен в помещении центрального узла, где сходятся конвейеры со всего склада. Платформа имеет сложную конфигурацию и дополнительные площадки для непосредственного доступа к линиям. На мезонине установлено более 60 лестниц.

На складе установлена платформа, предназначенная для напольного хранения груза. Ограждения платформы дополнительно снабжены листами ДСП, чтобы предотвратить падение товаров в небольшой упаковке.

Особенность проекта: высокая нагрузочная способность платформы - более 1 тонны на м².

Общая площадь – 480 кв.м

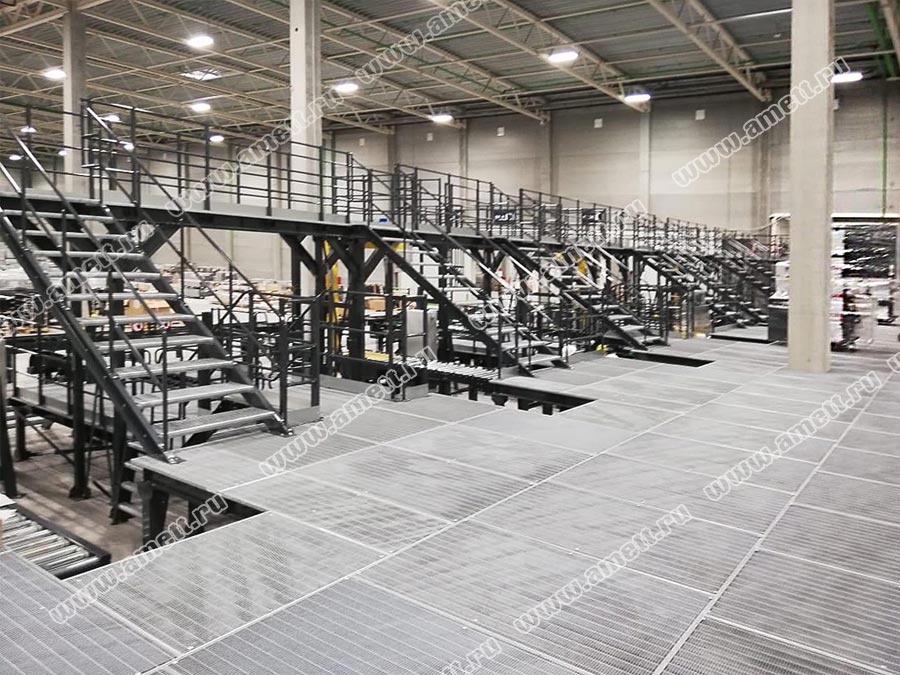

Мезонинная платформа в зоне приёмки и  сортировки груза.  Платформа  является  частью большой стеллажно-мезонинной конструкции с интегрированными конвейерами общей площадью более 1500 кв.м

Общая площадь платформы – 690 кв.м

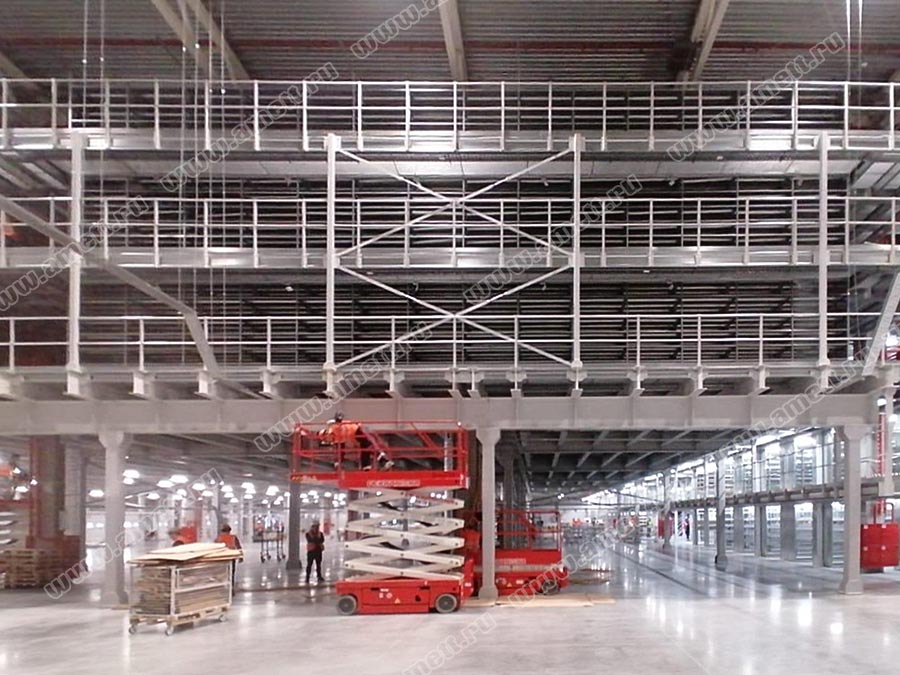

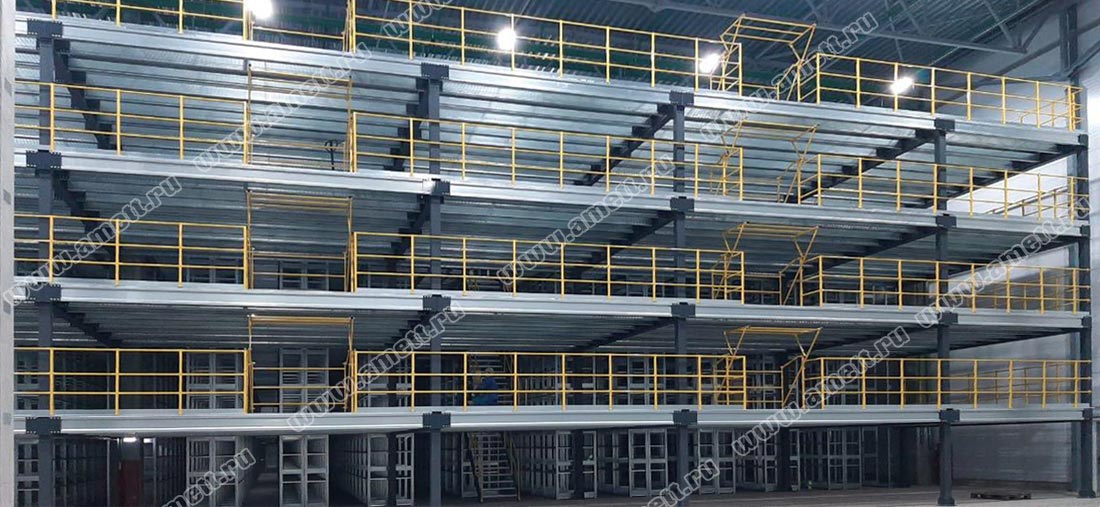

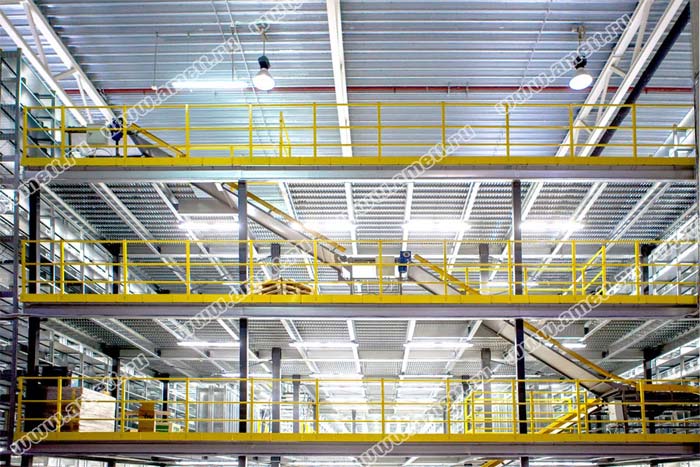

Трёхъярусная мезонинная платформа,  интегрированная в стеллажную систему в зоне хранения и обработки запчастей на одном из складов КАМАЦУ. На ярусах платформы установлены полочные стеллажи.

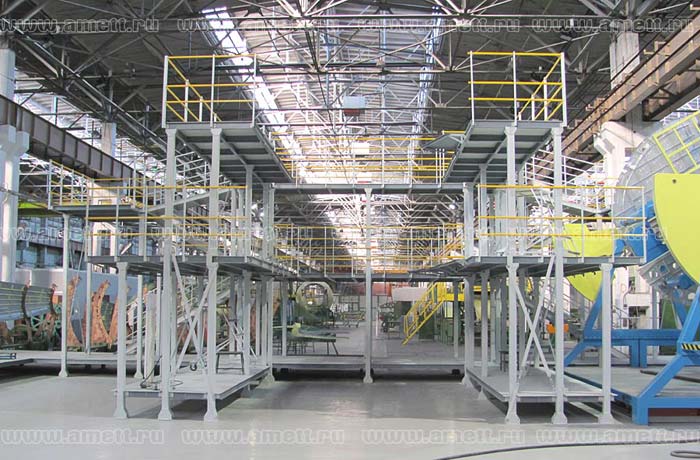

Техническая мезонинная платформа (стапель)

Количество мезонинов  --  4
Площадь 1 платформы  – 150 кв.м

Особенности: платформа представляет собой трёхуровневую конструкцию для обеспечения подхода рабочих-сборщиков к разным частям фюзеляжа авиалайнера "Суперджет 100".

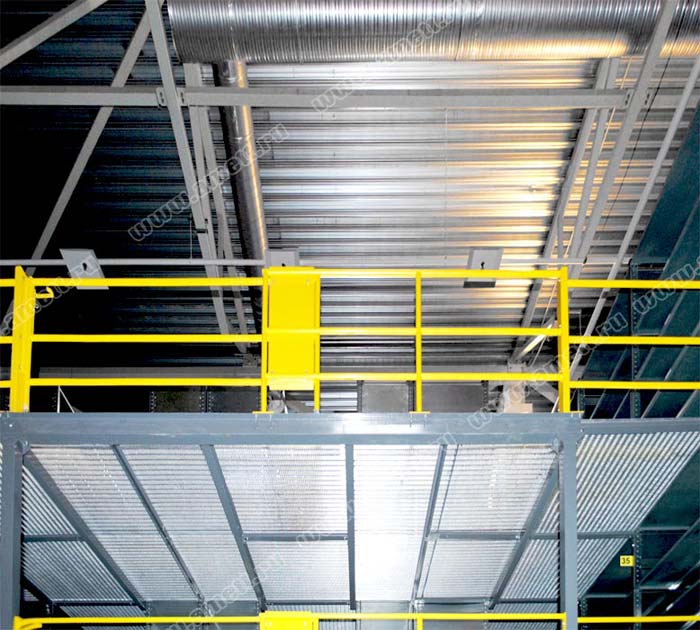

Мезонинная платформа
Количество ярусов - 2
Площадь - 100 кв.м.

Полочные стеллажи

Система устанавливалась вдоль конвейерных линий, для последующей организации быстрой подборки заказов.

Помимо этого на складе установлены палетные стеллажи и организованы отдельные служебные помещения

На складе компании установлена мезонинная платформа и полочные стеллажи. По индивидуальному техническому заданию клиента были разработаны и изготовлены специальные полочные разделители.

Установлено 8 мезонинных платформ в разных помещениях

Общая площадь              5000 кв. м
Настил                              огнеупорная фанера на основании из профлиста
Нагрузки                           350 кг/кв.м

Особенности. Мезонины устанавливались в небольших ангарных помещениях. Высота мезонинов варьировалась в зависимости от высоты потолка в месте его установки. Для удобства перемещений сотрудников склада мезонины в одном помещении соединяются мостиками-переходами.

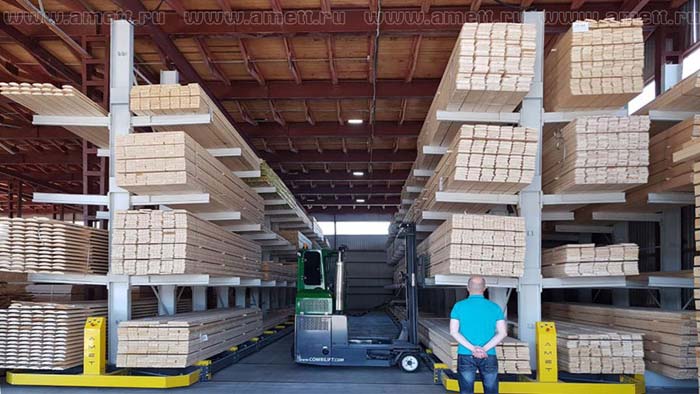

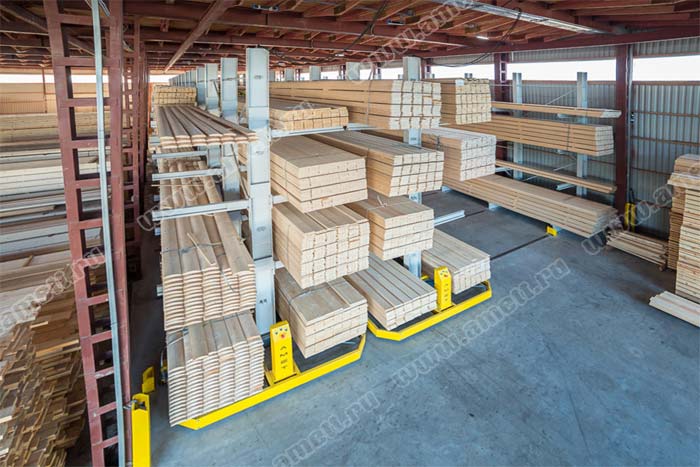

Передвижные консольные стеллажи на неотапливаемом складе

Высота конструкций:  6 метров (4 яруса)
Нагрузка на консоль:  до 1000 кг.
Температурный режим: от -30 до +35°С

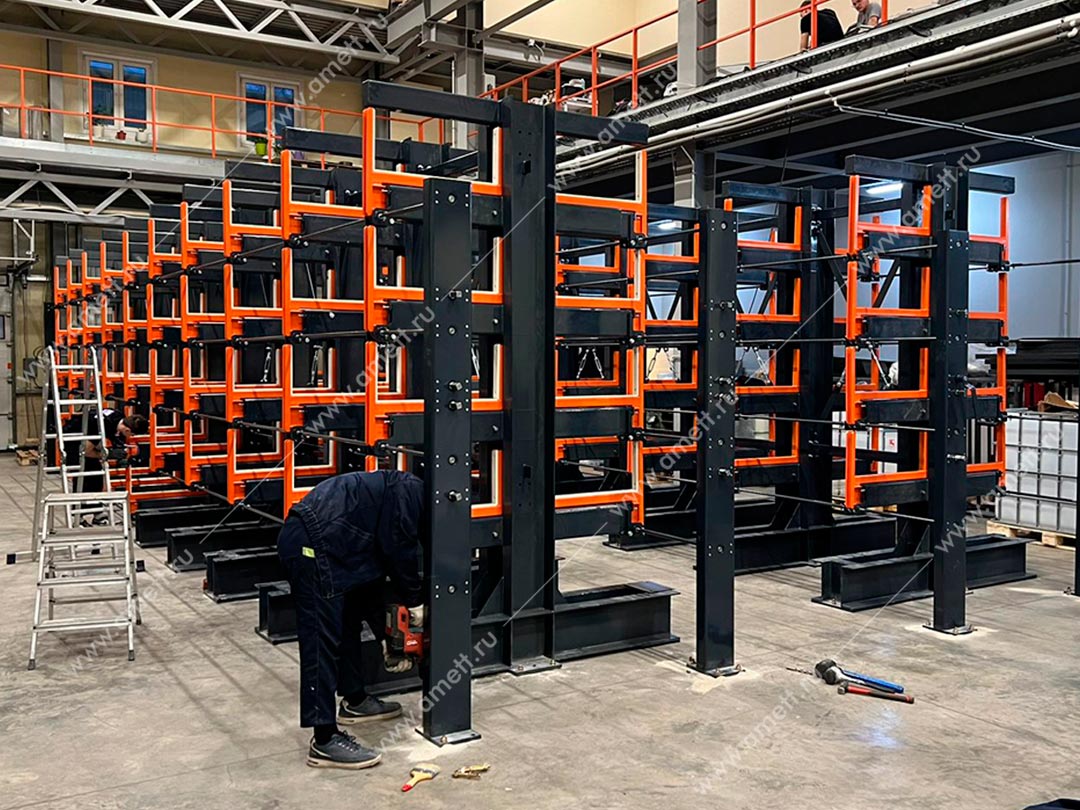

Передвижные и стационарные консольные стеллажи

Высота конструкций:  6,6 метров
Длина консоли:  1,2 – 2 метра
Нагрузка на консоль:  до 600 кг.

На складе использовались технологии дистанционного управления передвижными стеллажами.

На передвижные основания установлены наклонные консольные стеллажи, предназначенные для работы с кран-балкой.

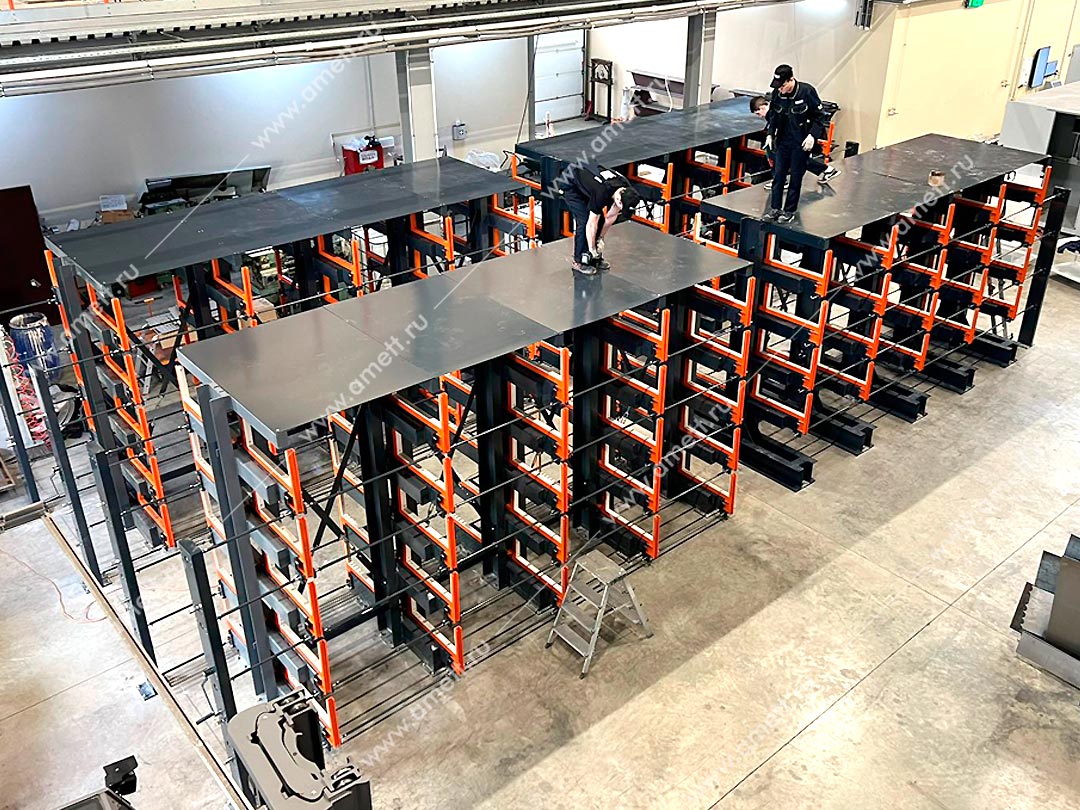

На складе установлены модифицированные консольные стеллажи с выдвижными полками.

Часть консолей и ограничителей снабжена капролоновыми накладками для хранения проката из нержавеющей стали.

На верхнем, стационарном ярусе предусмотрен сплошной настил, позволяющий хранить обрезки проката и другую мелочёвку.

Гравитационные стеллажи


Ёмкость хранения -8300 палето-мест
Нагрузка - 60-1000 кг.

Особенности: установлено 3 блока стеллажей. В каждом блоке
организованы сквозные проходы для людей и техники. Гравитационные
поля нижнего яруса представляют собой откидные секции. Установлены
конвейеры-рольганги.

Фронтальные стеллажи

Ёмкость - 5000 палето-мест
Схема установки - широкопроходная

Особенности: Организован сквозной проход через стеллажную систему

Установлены фронтальные стеллажи

• Высота рам – 7,5 м. и 5,6 м.
• Длина секций – 2,7 м. и 1,8 м.

Два нижних яруса снабжены наборными полками. В рядах разновысотные рамы. Это обусловлено тем, что рядом со стеллажами проходит кран-балка, и наверху стеллажа организованы технические площадки для её обслуживания.

Фронтальные стеллажи

Схема установки:     узкопроходная

Стеллажи снабжены противопожарными щитами на верхних ярусах и ограждёнными сеткой зонами для хранения бракованной продукции. Также в рамках проекта произведена разметка пола, определяющая пути движения погрузчиков и персонала склада.

Установлены передвижные архивные стеллажи на двух объектах:
Инспекция ФНС по Коминтерновскому району
Инспекция ФНС по Левобережному району

Привод - механический

Передвижные архивные стеллажи
Привод - механический

Передвижные архивные стеллажи
Привод - механический

В помещении книгохранилища установлены передвижные архивные стеллажи.

Объём - 150 полок
Привод - механический
Стеллажи снабжены системой запирания. Рельсы установлены на линолеумное покрытие

Передвижные архивные стеллажи для хранения медицинского оборудования.
Привод - механический

Передвижные архивные стеллажи для хранения медицинского оборудования.
Привод - механический
