Проекты стеллажных мезонинов и полочных стеллажей

Первый проект
г. Санкт-Петербург, 2014 г.

Установлено 2 стеллажных мезонина на основе стоек среднегрузовых стеллажей производства АМЕТ.

Количество ярусов:  2
Ёмкость хранения:    2000 полок


Второй проект
Северное Шереметьево (Московская обл.), 2016 г.

Стеллажный мезонин на основе стоек среднегрузовых стеллажей производства АМЕТ.

Система снабжена классическими и дуговыми полочными разделителями, выдвижными ящиками, перфорированными панелями с консолями, пластиковыми контейнерами, модулями безопасной загрузки. Также произведён монтаж системы освещения со светодиодными лампами.

Количество ярусов:  3
Площадь основания: 1000 кв.м.
Ёмкость хранения: 50 000 условных полок
Настил: металлический, проливной
Подъем груза: модули безопасной загрузки
Спуск груза:  интегрированная конвейерная линия

Произведены работы по реконструкции московского распределительного центра интернет-магазина "220 Вольт", в рамках которых осуществлён перенос ранее установленного стеллажного мезонина АМЕТ, а также обычных стеллажей на новый склад. Там же установлен второй, аналогичный мезонин. Ещё один мезонин построен на складе интернет-магазина в Санкт-Петербурге. Общая поставка составила порядка 50 000 полок.

К настоящему моменту на распределительных центрах интернет-магазина "OZON" установлены четыре больших комбинированных мезонинных системы.

Подача груза на уровни - модули безопасной загрузки
Пикинговая зона на примыкающей к стеллажному мезонину балконе-платформе
Интегрированы сложные конвейерные линии
Организованы сквозные проходы для движения ПТО
Часть мезонина установлена на платформу
Предусмотрены ограждённые колодцы для системы газового пожаротушения

Этажные стеллажи установлены на сборной платформе. На нижнем этаже организовано движение ПТО, стеллажное и напольное хранение.

Количество ярусов:  4
Площадь основания : 10 000 кв.м.
Ёмкость хранения: 45 000 полок
Настил: металлический, проливной
Подъем груза: лифтовые подъёмники
Спуск груза: интегрированная конвейерная линия

Установлены несколько довольно необычных конструкций в торговых павильонах ТСК «АвтоМОЛЛ». Каждая система представляет собой несколько стоящих вплотную двухярусных комбинированных мезонинов, имеющих собственные лестничные марши. После облицовки и отделки каждый мезонин превратится в торговую точку с помещением для продаж (под платформой) и двухэтажным складом.

Всего для ТСК начиная с 2015 года завершено 13 проектов разного масштаба. Здесь представлены 3 проекта из них.

«АвтоМОЛЛ ЗАПАД» (55 км. МКАД)

В 2015 году в двух павильонах установлены 8 отдельных двухъярусных стеллажных мезонинов и оборудованы полочными стеллажами три небольших торговых склада.

• Общее количество полок – 2040 шт. четырёх типоразмеров.
• Настил - просечно-профилированный, стальной, оцинкованный.

В 2024 году в двух новых павильонах установлено 14 отдельных, рядом стоящих двухъярусных стеллажных мезонинов (по 7 в каждом).

• Общее количество полок – 8520 шт.
• Настил - просечно-профилированный, стальной, оцинкованный.

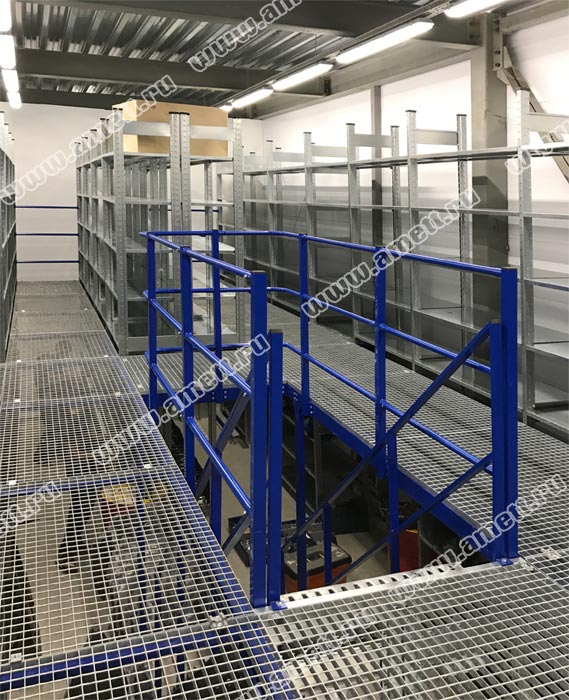

«АвтоМОЛЛ СЕВЕР» (84 км. МКАД)

В павильоне установлены 18 двухъярусных стеллажных мезонинов.

• Общее количество полок – 8520 шт.
• Настил - просечно-профилированный, стальной, оцинкованный.

Особенность проекта: монтаж производился в старом помещении, где были снесены внутренние перегородки. Полы имели разную высоту, а углы не составляли 90⁰. Поэтому не только пришлось вписывать конструкцию фактически в ромб, но и подгонять каждый мезонин к своему участку пола.

Оснащение одного из складов компании - крупного логистического оператора и 3PL провайдера - предусматривало установку двух отдельных мезонинных конструкций.

Первый мезонин - трёхъярусная платформа с площадью основания 1500 м2.
Второй мезонин - комбинированная система. На платформу площадью 1000 к2 установлена трёхъярусная стеллажно-мезонинная система.
Настил обоих конструкций - решётка 66 х 11 (Германия).
Высота - более 12 м.

На нижнем ярусе обоих мезонинов организована зона проведения складских операций. Зоны приёмки груза на каждом ярусе снабжены специально сконструированными модулями безопасной загрузки, принимающими сразу две палеты. Также на мезонинах установлены сетчатые ограждения, предусмотрено разделение на зоны с запирающимися дверями и внешние лестничные пролёты для экстренной эвакуации сотрудников.

Проект был весьма интересным для нашей компании, позволив включить в ассортимент производимых на тульском заводе АМЕТ приспособлений и аксессуаров ещё несколько нестандартных новинок, а также успешно применить на практике новые разработки.

Стеллажно-мезонинная система с интегрированной мезонинной платформой.

Количество ярусов - 5
Площадь основания ~ 4000 м²
Настил - проливной, решётка
Боковые стенки - сетка
Подача груза на ярусы - модули безопасной загрузки

В рамках проекта установлено 5 мезонинных конструкций в разных помещениях складского комплекса, расположенного в г. Химки. Произведён монтаж стеллажно-мезонинных систем, размещённых на мезонинных платформах. Общая площадь основания конструкций порядка 5000 м2.

Комбинированный стеллажный мезонин

Основа: стойки полочных стеллажей
Количество ярусов: 5
Ворота: распашные

Балкон для приёма и распределения груза - мезонинная платформа.

Также установлена трёхъярусная мезонинная платформа.

Мезонин на основе стоек среднегрузовых стеллажей производства АМЕТ. Полки снабжены перфорацией и тремя видами разделителей. Стены мезонина сплошные из профилированного листа.
Количество ярусов:  2
Ёмкость хранения:   1500 полок
Настил: прессованная решётка
Приёмка груза: сдвижные ворота

На складе также установлены фронтальные стеллажи с полками, рассчитанных на хранение тяжёлых негабаритных грузов.

Схема установки - узкопроходная
Материал полок - прессованная решётка
Стеллажи снабжены двумя видами разделителей: дуговыми и прутковыми

Мезонин на основе стоек среднегрузовых стеллажей производства АМЕТ. Полки снабжены разделителями. Снаружи мезонина установлены вспомогательные мини-стеллажи. Внешние стены
мезонина сплошные из металлического листа.

Количество ярусов:  2
Ёмкость хранения:   13 000 полок
Настил: прессованная решётка
Приёмка груза: сдвижные ворота

На складе также установлены фронтальные стеллажи с полками, рассчитанных на хранение тяжёлых негабаритных грузов.

Схема установки - узкопроходная
Материал полок - прессованная решётка

Монтаж осуществлялся бригадой сборщиков в 40 человек и был произведён всего за 30 дней.

• Основа: фронтальные стеллажи
• Количество ярусов:  3
• Ёмкость хранения:   30 000 полок
• Настил: металлический, проливной
• Подъем груза: модули безопасной загрузки



На складе установлен двухъярусный мезонин ёмкостью 820 полок.

Общая высота конструкции 3,9 м.
Настил - сварная решётка.

Монтаж мезонинной системы производился с особой осторожностью ввиду наличия в помещении склада больших окон, фактически - стеклянных стен.

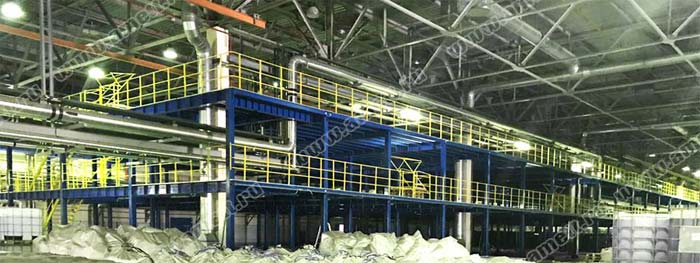

В процессе переоборудования производственного цеха завода в склад установлена двухъярусная мезонинная платформа площадью 2500 м², рассчитанная на нагрузки 1000 кг/м². На обоих ярусах платформы предусмотрены зоны приёмки, снабжённые модулями безопасной загрузки. Также установлена стеллажно-мезонинная система и фронтальные стеллажи с полками из прессованной решётки.

Первый проект
Установлены: стеллажно-мезонинная система, палетные стеллажи, система для хранения катушек с кабелем, консольные стеллажи, контейнеры для хранения запорной арматуры.

Основа мезонина: полочные стеллажи
Количество ярусов:  1
Ёмкость хранения:    1000 полок


Второй проект
В качестве полок мезонина использована прессованная решётка для обеспечения высокой нагрузочной способности.

Основа мезонина: палетные стеллажи
Количество ярусов:  1
Ёмкость хранения:    1000 полок

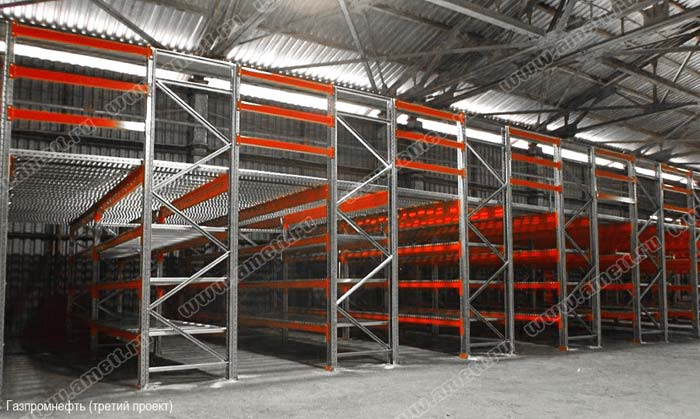

Третий проект
Верхний ярус мезонина – платформа для напольного хранения и работы с лёгкой погрузочной техникой.

Основа мезонина: палетные стеллажи
Количество ярусов:  1
Площадь:  400 кв.м.

2 одинаковых объекта

Мезонин на основе стоек фронтальных стеллажей. Груз подаётся на ярусы в палетированном виде и уже там разбирается. Конструкция мезонина предусматривает одновременную комфортную работу большого количества сотрудников склада. Груз подаётся как с помощью подъёмника, так и через распашные ворота.

Количество ярусов:  4
Ёмкость хранения:   20 000 полок
Настил: металлический проливной
Приёмка груза: подъёмник и распашные ворота

Также на складе установлены фронтальные стеллажи.

Основа мезонина: полочные стеллажи
Количество ярусов:  1
Ёмкость хранения:    1500 полок
Приёмка груза: нет
Настил: сплошной металлический

В процессе проектирования решалась проблема подгонки мезонинной системы к крайне сложной конфигурации помещения.

Основа мезонина: полочные стеллажи
Количество ярусов:   1
Ёмкость хранения:    7000 полок
Настил: прессованная решётка

В качестве системы для спуска груза (подобранных заказов) использована самая простая – наклонная металлическая горка.

Основа мезонина: полочные стеллажи
Количество ярусов:  1
Ёмкость хранения:    1500 полок
Настил: прессованная решётка

На складе логистического центра установлены полочные стеллажи производства АМЕТ, общей ёмкостью – 15 000 полок.

Проходы первого уровня и вход на второй снабжены запирающимися дверями. Сетчатая защита по периметру.

Основа мезонина: полочные стеллажи
Количество ярусов:   2
Ёмкость хранения:    1100 полок
Настил: прессованная решётка
Приёмка груза: распашные ворота

Этажные стеллажи интегрированы в двухъярусную мезонинную платформу. Установлена облицовка нижнего яруса. Верхние ярусы разделены на зоны и снабжены запирающимися дверями.

Количество ярусов: 2
Ёмкость хранения: 4 000 полок
Настил: сплошной металлический и прессованная решётка
Приёмка груза: распашные ворота

На складе также установлены фронтальные стеллажи по широкопроходной схеме.

Небольшой стандартный мезонин на основе стоек универсальной стеллажной системы АМЕТ

Основа мезонина: полочные стеллажи
Количество ярусов:   1
Ёмкость хранения:    700 полок
Настил: прессованная решётка

Мезонин установлен в торговом зале магазина в одном из зданий Старой Москвы и спроектирован с учётом топологии помещения. Стеллажи снабжены как полками, так и штангами для размещения товаров на вешалках.

Основа мезонина: полочные стеллажи
Количество ярусов:   1

Торцевая часть стеллажей и внешняя часть мезонина снабжены сетчатым ограждением.

Основа мезонина: полочные стеллажи
Количество ярусов:   1
Ёмкость хранения:    1000 полок
Настил: прессованная решётка

Стеллажно-мезонинная система

Основа: стойки полочных стеллажей
Количество ярусов: 2
Площадь основания: 200 м2
Количество полок: 1800

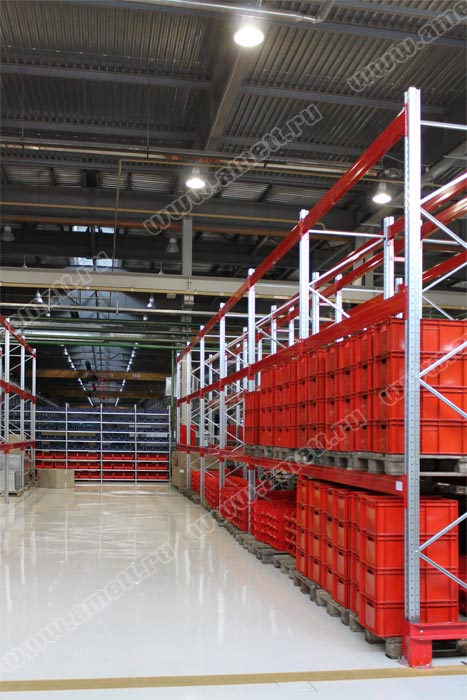

Оборудование складского помещения завода является одним из наиболее ярких примеров использования разных типов стеллажей для максимальной оптимизации хранения.

В рамках поставки установлены:
полочные стеллажи АМЕТ, снабжённые пластиковыми контейнерами,
фронтальные стеллажи,
консольные стеллажи,
специально изготовленная система хранения рулонной стали.

В стеллажно-мезонинную систему интегрированы грузовые подъёмники.

Основа мезонина: полочные стеллажи
Количество ярусов:   2
Ёмкость хранения:    3000 полок
Настил: прессованная решётка

Стеллажи оснащены комплектом аксессуаров для хранения автозапчастей: пластиковые контейнеры, полочные и дуговые разделители, перфорированные боковые стенки с консолями, универсальные траверсы, штанги для подвесных упаковок. Установлены стеллажи для шин и колёс.

Основа мезонина: полочные стеллажи
Количество ярусов:  1
Настил: прессованная решётка

Помещение склада автосалона имеет достаточно нестандартную планировку. На первом этаже - два строительных помещения с отдельными входами, но не имеющих потолочного перекрытия. В рамках проекта в одном из помещений была установлена платформа, а во втором - полочный мезонин. На уровне второго этажа на платформе размещены полочные стеллажи, которые объединяются с полочным мезонином в единое складское пространство.
Высота 2-го этажа - 2,5 м.

В рамках проекта были также поставлены аксессуары для хранения запчастей:
- пластиковые контейнеры и разделители к ним,
- полочные разделители,
- арочные разделители,
- траверсы для хранения шин и колёс.

По запросу заказчика цвет крашенных деталей – синий.

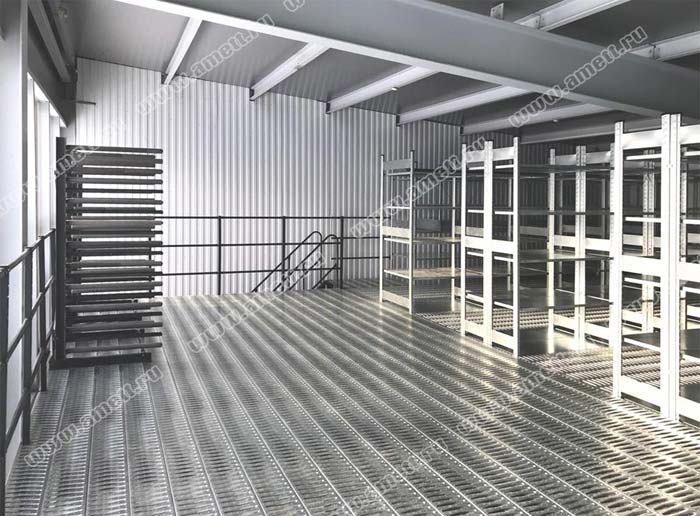

Продажа автозапчастей и комплектующих для автомобилей "Лада"

На складе установлена стеллажно-мезонинная система ёмкостью 1000 полок, а также специализированные консольные стеллажи для хранения автостёкол.
Конструкция занимает практически всю площадь помещения.

Продажа запасных частей для автомобилей «Ford».

На складе установлена двухуровневая стеллажно-мезонинная система.

Высота второго уровня 3,1 м.
Грузоподъёмность полки – 280 кг.
На втором этаже установлен модуль безопасной загрузки на две паллеты.
Общая высота системы 5,7 м.

Мезонин имеет сложную конфигурацию. Часть напольного уровня не снабжена стеллажами для удобства прохода. Часть верхнего уровня также без стеллажей для хранения негабаритного груза.

Основа мезонина: фронтальные стеллажи
Количество ярусов:   2
Общая площадь:       4000 кв.м.
Настил: сплошной
Приёмка груза: распашные ворота

К стеллажно-мезонинной системе пристроена двухъярусная мезонинная платформа, используемая в качестве балкона для приёмки груза.

Основа мезонина: полочные стеллажи
Количество ярусов:  2
Ёмкость хранения:    5000 полок
Приёмка груза: распашные ворота
Настил: прессованная решётка

Мезонин размещён на существующем в здании склада полуэтаже. Отдельно установлено дополнительное ограждение с модулем безопасной загрузки.

Основа мезонина: полочные стеллажи
Количество ярусов:   1
Ёмкость хранения:    2500 полок
Настил: прессованная решётка
Боковые стенки стеллажей: сетка

Основа мезонина: полочные стеллажи
Количество ярусов:  1
Ёмкость хранения:    700 полок
Приёмка груза: распашные ворота

Помимо мезонина на складе установлены полочные стеллажи, снабжённые пластиковыми контейнерами. По желанию заказчика, окраска опор и ограждений выполнена в красном (корпоративном) цвете.

Мезонин установлен в помещении, имеющем опорные колонны, что потребовало особых расчётов в процессе проектирования.

Основа мезонина: фронтальные стеллажи
Количество ярусов:     4
Площадь основания:  2000 кв.м.
Настил: перфорированный металл
Материал полок:  ДСП

Стеллажный мезонин с интегрированной платформой.

Основа мезонина: полочные стеллажи
Количество ярусов:   1
Ёмкость хранения:    2600 полок
Настил: прессованная решётка и фанера

Полки снабжены разделителями. Между стеллажными рядами по всей длине – сетчатое ограждение.

Мезонин является комбинацией одноярусной платформы и двухъярусной стеллажной системы, снабжённой грузовым подъёмником. На верхнем ярусе платформы установлены полочные стеллажи.

Количество ярусов: 1 и 2
Габариты:  16,5 х 9,9 х 6,6 м.
Настил: профилированный металлический лист + фанера

На складах компании установлено пять мезонинных систем.

Основа мезонина: фронтальные стеллажи
Количество ярусов:   2
Настил: прессованная решётка

Полочные стеллажи

Стеллажи устанавливались на напольном и верхнем ярусе платформенного мезонина

Ёмкость:  7000 полок

Мезонин установлен в старом заводском помещении, сданном в аренду под склад и занимает всю его площадь.

Основа мезонина: полочные стеллажи
Количество ярусов:  1
Ёмкость хранения:    600 полок
Настил: сплошной металлический

Стеллажно-мезонинная система в сочетании с мезонинной платформой.

Ёмкость: 5000 полок
Площадь основания: 1500 м²

Мезонин имеет сложную конфигурацию и разделён внутри на обособленные зоны.

Основа мезонина: полочные стеллажи
Количество ярусов:   2
Ёмкость хранения:    1500 полок
Настил: прессованная решётка

На мезонине установлена система освещения. Полки оснащены картонными контейнерами-уголками.

Основа мезонина: полочные стеллажи
Количество ярусов:   2
Ёмкость хранения:    2500 полок
Настил: прессованная решётка

Стеллажи оснащены комплектом аксессуаров для хранения автозапчастей. Также для этого проекта компанией АМЕТ были разработаны и запущены в производство консольные системы для хранения автостёкол.

Основа мезонина: полочные стеллажи
Количество ярусов:  1
Настил: прессованная решётка

На складе установлена двухъярусная стеллажно-мезонинная система ёмкостью 1100 полок 6-ти типоразмеров.

Центральный проход имеет ширину 1,4 метра и снабжён загрузочными распашными воротами.

Настил просечно-профилированный, закрытого типа.

Особой сложностью проекта стала необходимость наиболее плотно вписаться в пространство склада, обходя при этом строительные конструкции и инженерные коммуникации.

На одном складе установлены 2 стеллажно-мезонинные системы: на основе полочных стеллажей производства АМЕТ и на основе фронтальных стеллажей.

Общая ёмкость: 6 500 полок

(фотографии делались в процессе монтажа мезонинных систем)

Мезонин занимает всю площадь небольшого помещения склада, что затрудняло работу команды монтажников.

Основа мезонина: полочные стеллажи
Количество ярусов:   1
Полки: металлические, секционные
Настил: перфорированный металл

Основа мезонина: полочные стеллажи
Количество ярусов:   2
Ёмкость хранения:    1000 полок
Настил: прессованная решётка

На складе компании установлен двухъярусный стеллажный мезонин на базе стоек универсальной системы АМЕТ. В рамках бюджета проекта в стеллажных рядах две рамы 300 мм. заменены на одну, что дало значительную экономию в количестве вертикальных рам. Крестовины жёсткости заменены на полочные кронштейны, чтобы позволить обслуживать все стеллажные секции с обеих сторон.

В правой части мезонинной системы организована пикинговая зона первого и второго уровня. На втором уровне , для приёма грузов организованы двое распашных ворот.

Мезонин установлен в небольшом помещении, занимая всю его площадь и собран всего за два дня.

Завершена первая фаза оборудования склада. Установлены полочные стеллажи с перспективой преобразования их в стеллажно-мезонинную систему.

Ёмкость хранения - 3220 шт. (4 типоразмера).

Часть полок снабжена полочными разделителями.
Система обеспечена торцевыми и фронтальными сетчатыми стенками, препятствующими выпадению грузов.

Полочный мезонин с интегрированной платформой. На платформе установлены лёгкие грузовые стеллажи, под ней – пикинговая зона (заезд грузового автотранспорта для погрузки/выгрузки).

Ёмкость хранения – 800 полок, при этом было использовано 10 типоразмеров.
Высота конструкций – 5,3 м.
