Комбинированный мезонин на складе АБЗ «Вороново»

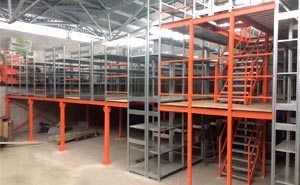

В феврале 2017 года завершена установка комбинированной мезонинной системы на складе АБЗ «Вороново» (ООО «Стройпромсервис»). Мезонин представляет собой сочетание двухъярусной платформы с установленными на ней полочными стеллажами и трёхъярусной стеллажно-мезонинной конструкции.

Одной из наиболее распространённых причин усложнения конструкции мезонинных систем является конфигурация помещения, в котором планируется установить оборудование. В идеальном варианте – это пустой прямоугольник с постоянной высотой потолка. Современные складские помещения в большинстве своём строятся именно по этому принципу, однако старые помещения и некоторые новые подобному идеалу не соответствуют. В своих проектах наша компания не раз сталкивалась с подобными случаями. Это была и сложная форма помещений, и наличие несущих колонн и/или антресолей, несоответствие размеров стен и немало других недостатков. Однако мезонинная конструкция по сути своей – система компактного хранения, призванная максимально возможно увеличить ёмкость склада, поэтому основная задача проектировки – заполнение всего допустимого объёма.

Вторая причина усложнения конструкции – необходимость сочетать разные принципы хранения (к примеру, полочное и палетное), или освободить нижний ярус для каких-либо нужд заказчика.

Конечно, существует ещё множество причин, но именно эти две стали поводом использования необычной конфигурации и конструкции мезонина, установленного на складе АБЗ «Вороново».

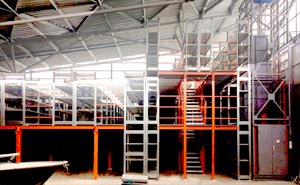

Система многоярусного хранения разделена пополам: одна часть – двухъярусная платформа, вторая – трёхъярусные этажные стеллажи на основе универсальной стеллажной системы производства АМЕТ. Разница в количестве уровней обусловлена значительным перепадом высоты складского помещения из-за односкатной крыши, имеющей достаточно сильный наклон. Чтобы не терять часть объёма помещения, достаточного для размещения ещё одного яруса было принято решение увеличить высоту трёх стеллажных рядов с узкими полками, четвёртый (с широкими полками), примыкающий к платформе, оставить двухъярусным. На верхнем ярусе платформенного мезонина установлены стеллажи с расширенными полками, позволяющие размещать на них грузы увеличенных габаритов. Нижний уровень предназначен для организации напольного хранения.

Мезонинная конструкция снабжена тихоходным грузовым подъёмником, с грузоподъёмностью до 500 кг., имеющим три остановки по высоте. В связи с невысокой пожарной опасностью, заказчик по пути удешевления конструкции, заменив наиболее распространённый металлический проливной настил, фанерой, пропитанной огнеупорным составом, уложенной на профилированный оцинкованный лист. Общая площадь полочного хранения составляет 500 кв.м. Количество полок (широких и узких) – 600 шт.

Мезонинная система спроектирована и установлена Тульским подразделением компании АМЕТ.
