Проекты III квартала 2019 года

Мы не слишком часто в своих обзорах по завершённым проектам упоминаем работы наших региональных представителей. Тем не менее среди них немало весьма интересных. На этот раз наш обзор за квартал будет посвящён проектам Тульского филиала АМЕТ. Это представительство специализируется по большей части на мезонинных системах. Пусть проекты невелики, но они характеризуются высокой сложностью конфигурации, комбинированием этажных стеллажей с платформами, встроенными конвейерами, подъёмниками и горками. Для работ тульского представительства характерна ювелирная точность «вписывания» мезонинных конструкций в небольшие помещения складов, часто расположенных в старых зданиях. Во время монтажных работ филиал тесно сотрудничает со своими коллегами из других представительств: Московского, Воронежского, Белгородского.

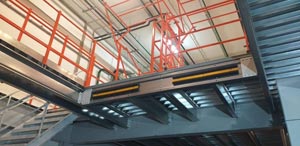

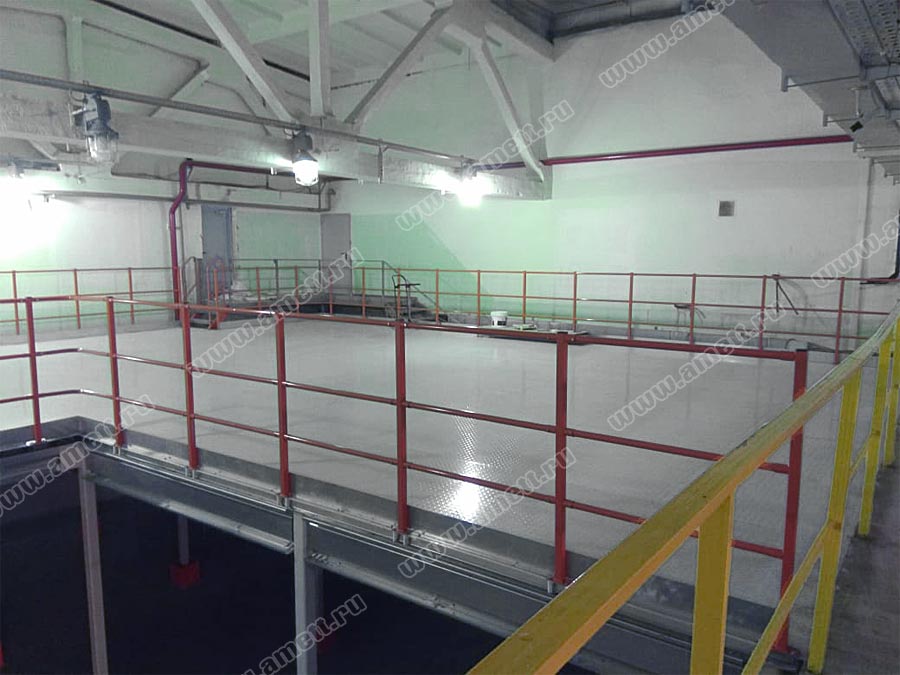

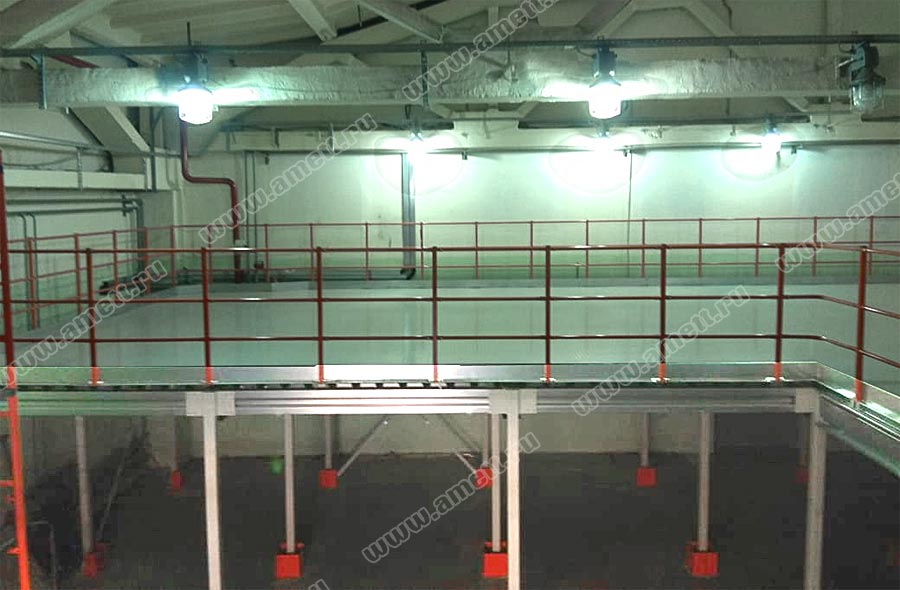

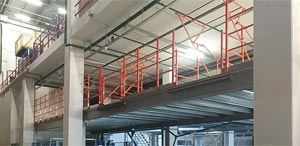

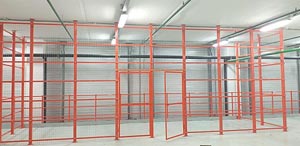

ЗАО Фирма ЦВ «ПРОТЕК» (г. Москва) – крупный фармацевтический холдинг.

На складе компании установлен двухъярусный платформенный мезонин.

Высота по полу второго уровня – 3,24 м.
Распределённая нагрузка  - 530 кг/м².
Колонны и ограждения мезонина – порошковое напыление.
Главные и вспомогательные балки из ЛСТК (лёгкие стальные тонкостенные конструкции) покрытие – оцинковка.

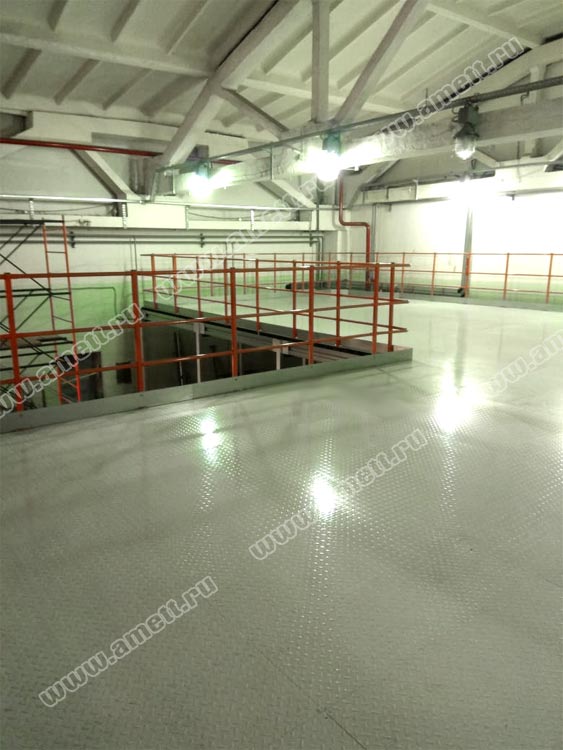

Настил – стальной горячекатаный лист с чечевичным рифлением и порошковой окраской.

Дополнительно установлены: защита колонн, модуль безопасной загрузки, защитные бортики подо всем перильным ограждением.

Особенность проекта: платформа стыковалась к имеющемуся строительному мезонину с одной стороны и входами в подсобные помещения, находящимися выше проектной отметки мезонина, для чего был обустроен дополнительный переход и лестничный марш. Тип сплошного настила из металлического листа с антискользящим чечевичным рифлением был использован в наших проектах впервые.

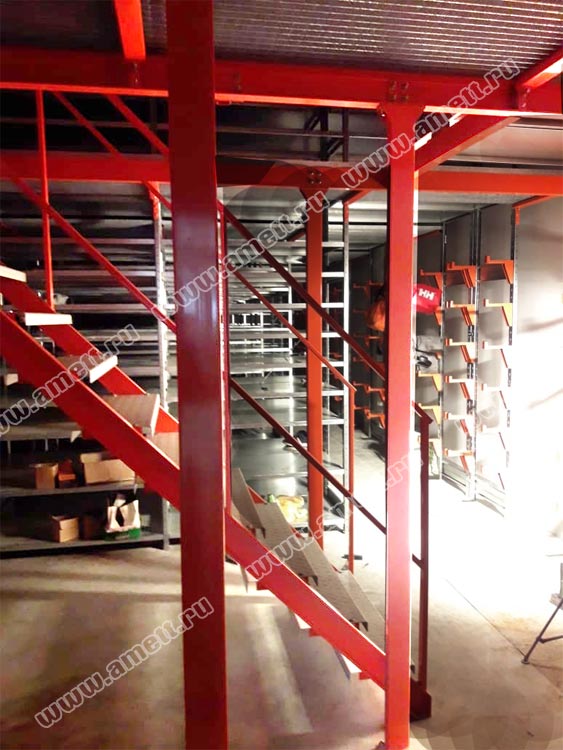

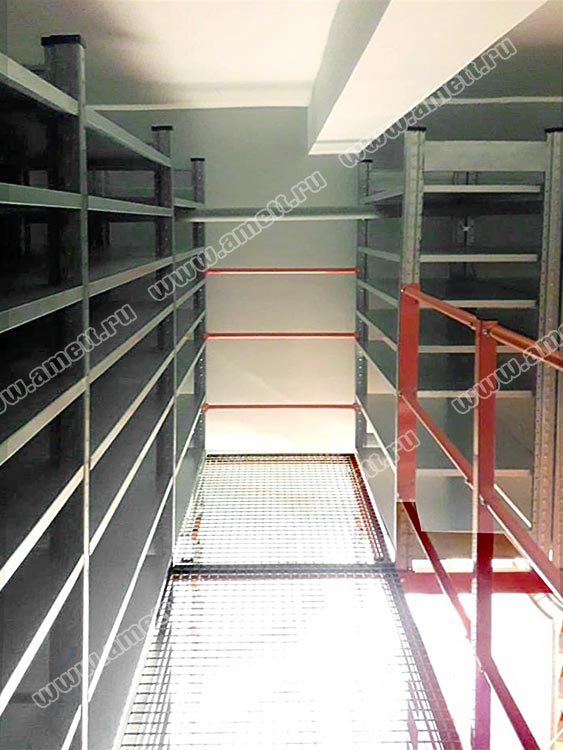

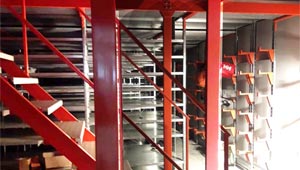

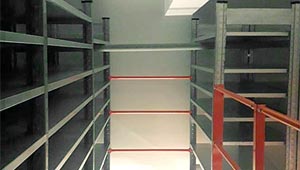

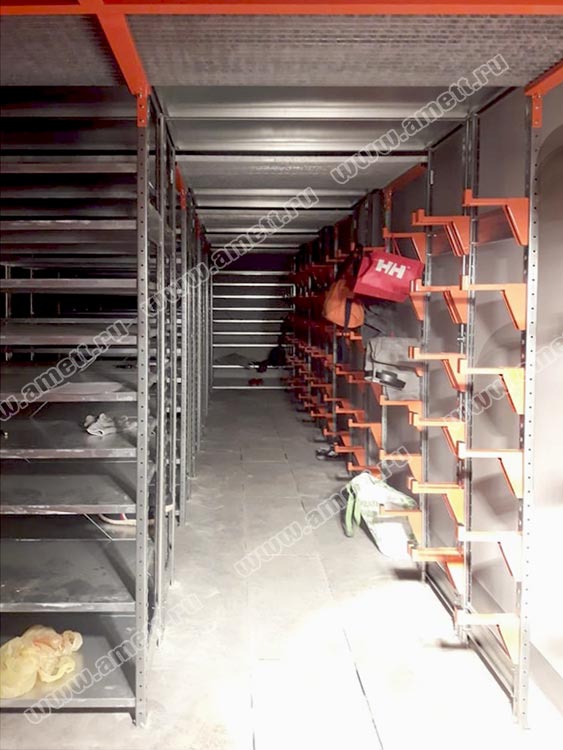

АО «Авиационная корпорация «Рубин» (Московская обл., г. Балашиха) – единственное предприятие в странах СНГ и Российской Федерации, производящее изделия взлётно-посадочных устройств, гидроагрегатов и гидросистем современных самолётов и других летательных аппаратов всех типов.

Установлен двухъярусный полочный мезонин.

Полки 1200 х 600 мм – 510 шт.
Высота второго яруса  – 2,3 м.
Настил – сварная решётка.
Покрытие  - горячее цинкование

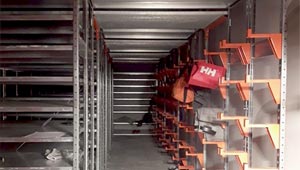

Особенности проекта: стеллажный мезонин требовалось максимально вписать в пространство очень тесного помещения. Дополнительно КБ Тульского филиала разработало и изготовило рамные кронштейны, размещаемые на стойках полочных стеллажей, для консольного хранения длинномерных грузов средней тяжести.

Монтаж мезонина производила Московская бригада сборщиков.

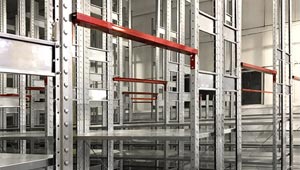

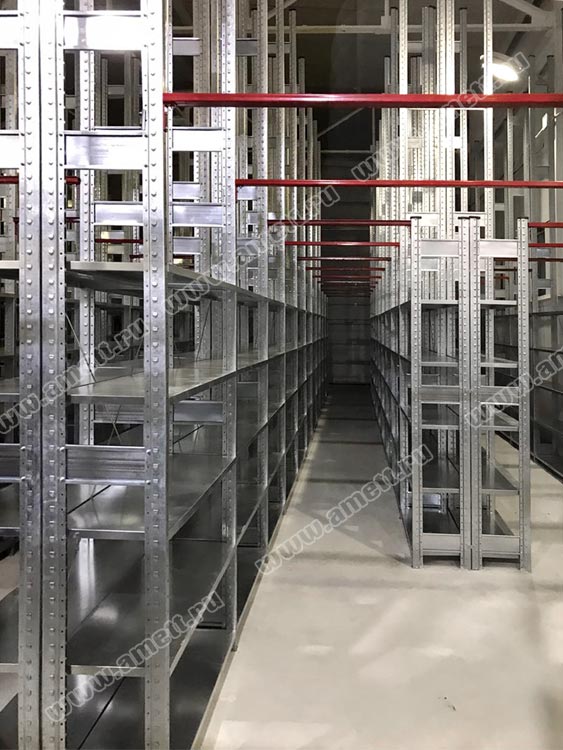

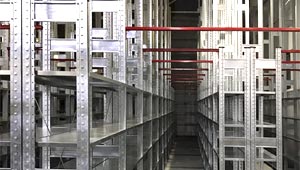

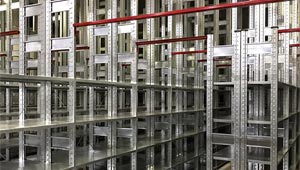

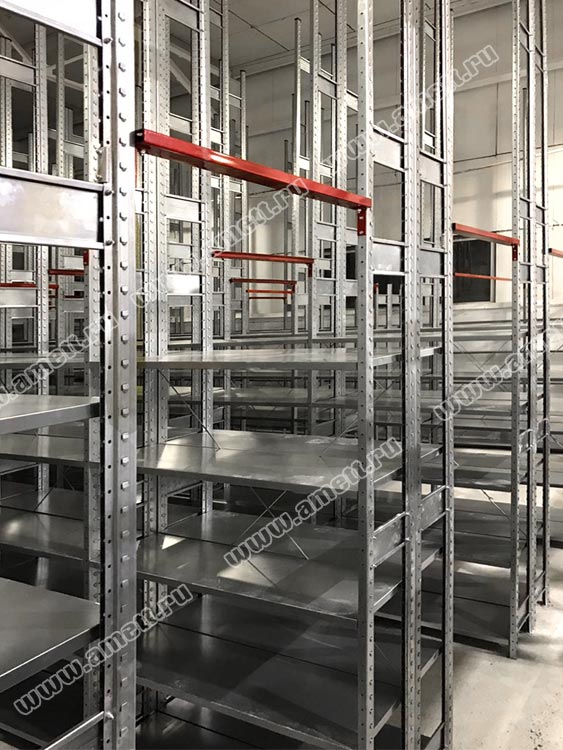

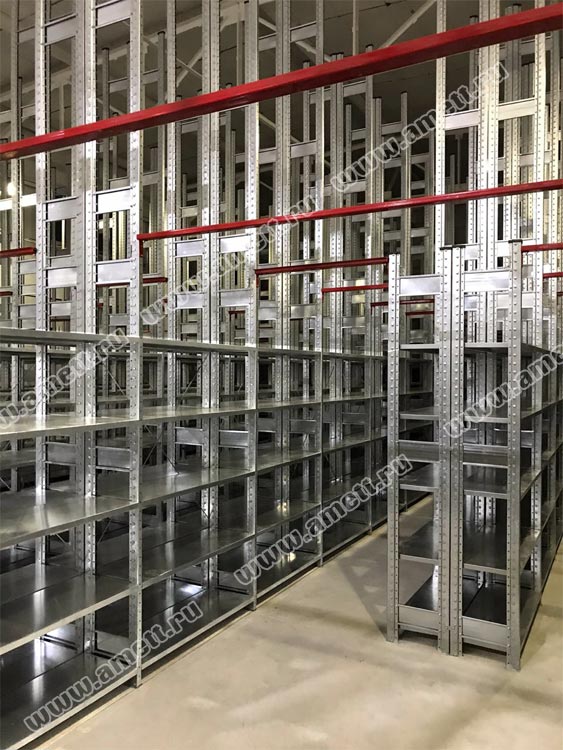

ООО «Тринити-Партс» (г. Липецк) – продажа автозапчастей и расходных материалов к автотранспорту. Один из постоянных клиентов нашей компании.

Сдана в эксплуатацию первая очередь стеллажно-мезонинной системы.

В состав первой очереди вошло оборудование первого этажа, силовой каркас настила второго этажа и вертикальные рамы на всю высоту будущей мезонинной системы.

Площадь основания – 222 м².
Высота второго уровня – 2,5 м.
Количество полок – 760 шт. пяти типоразмеров

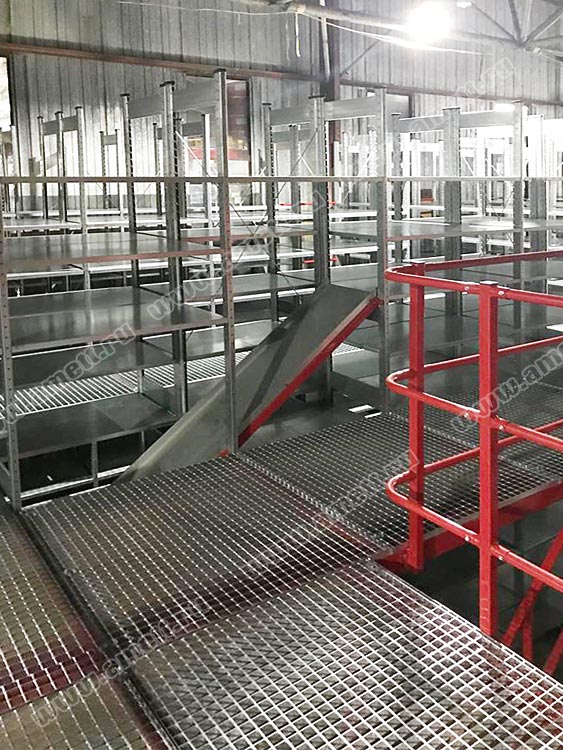

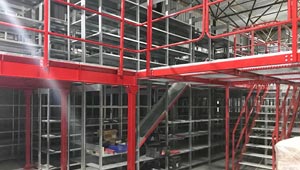

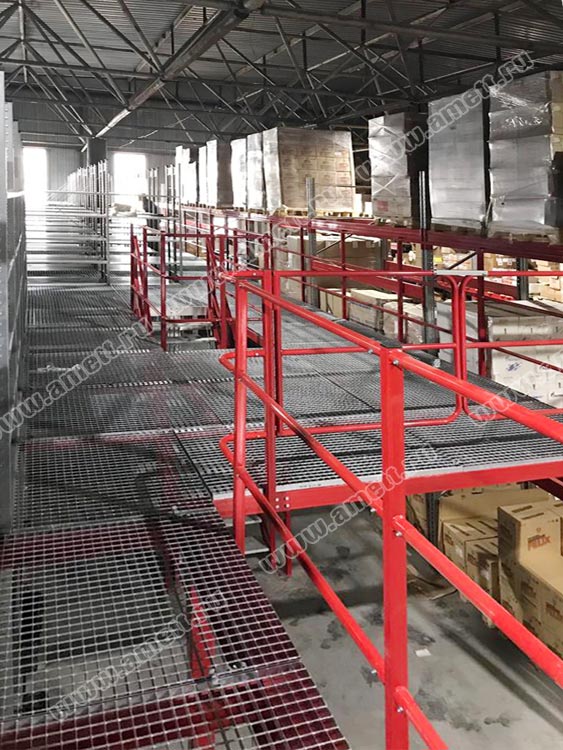

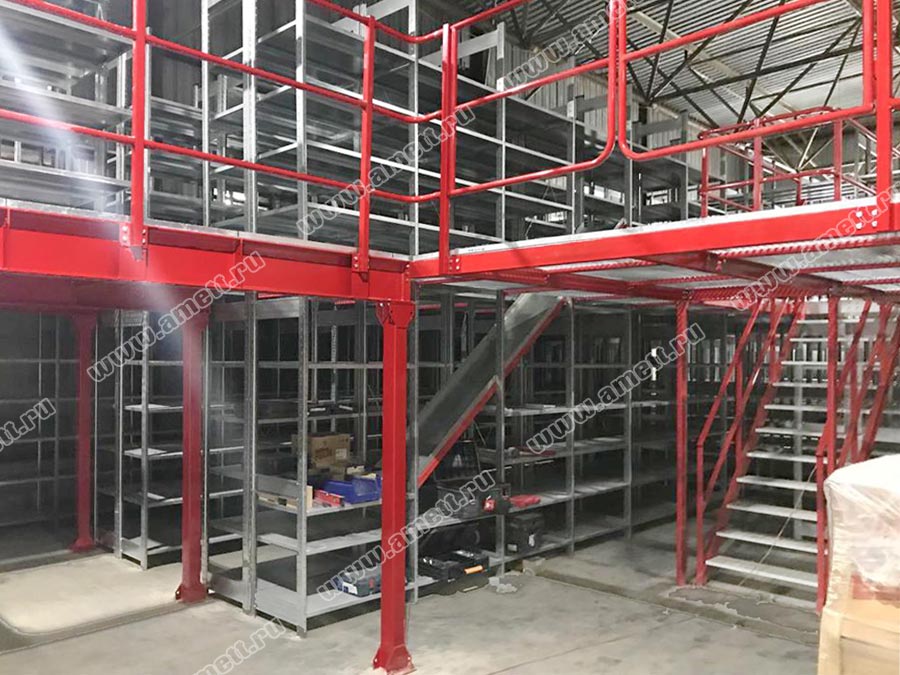

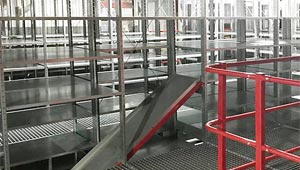

ИП Куркина В.В. (г. Курск) – продажа автозапчастей, автомасел и автохимии. Завершен третий проект для этого заказчика.

Установлена двухъярусная стеллажно-мезонинная система.

Площадь основания – 198 м².
Высота второго яруса – 2,4 м.
Количество полок – 1535 шт. девяти типоразмеров.
Настил – оцинкованная сварная решетка.
Приём груза на втором ярусе – распашные ворота.

На мезонине размещена внутрирамная гравитационная горка для «сброса» грузов в зону комплектации на первом этаже. В конструкции использовалась продольно-поперечная (комбинированная) конфигурация стеллажных секций.

Установка мезонина производилась монтажной бригадой Воронежского представительства.

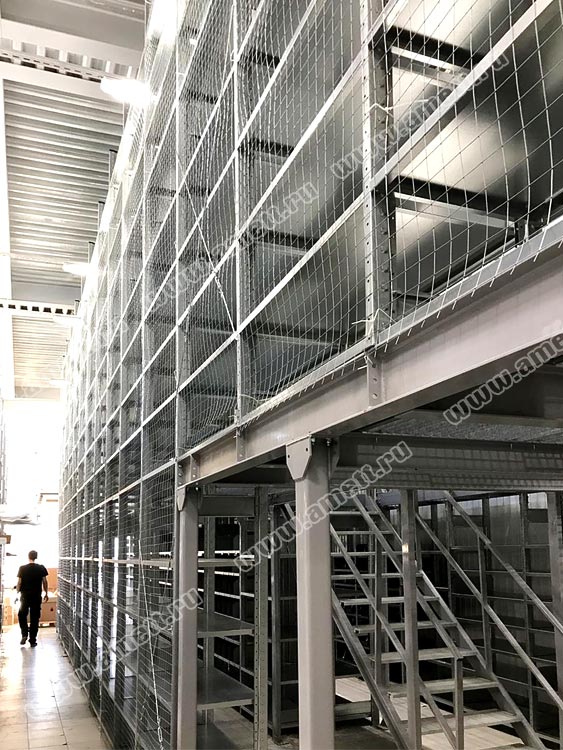

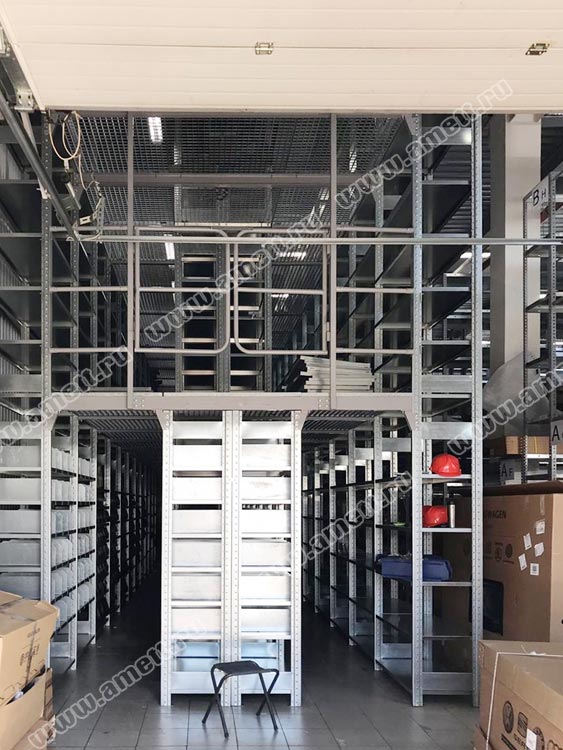

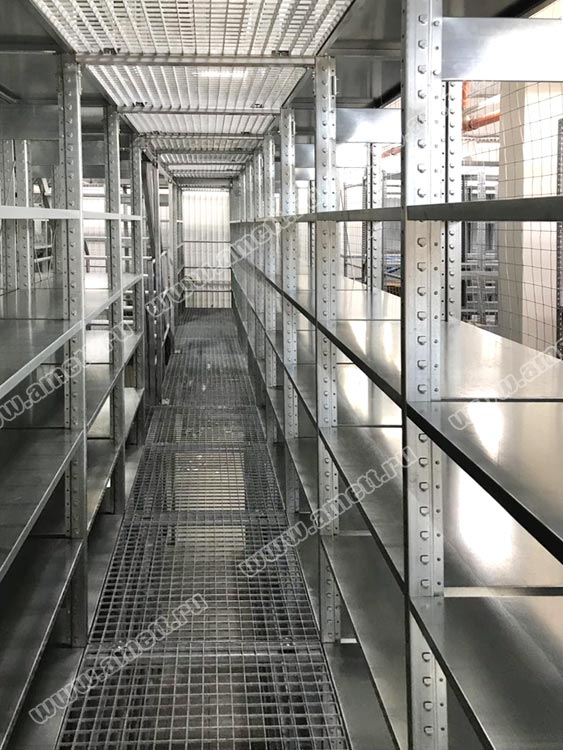

ООО «Автоимпорт-48» (г. Липецк) – продажа автозапчастей автомобилей «Мерседес».

Установлен трёхъярусный полочный мезонин.

Площадь основания – 55 м².
Высота ярусов – 2,2 и 2,3 м.
Настил – оцинкованная сварная решётка.

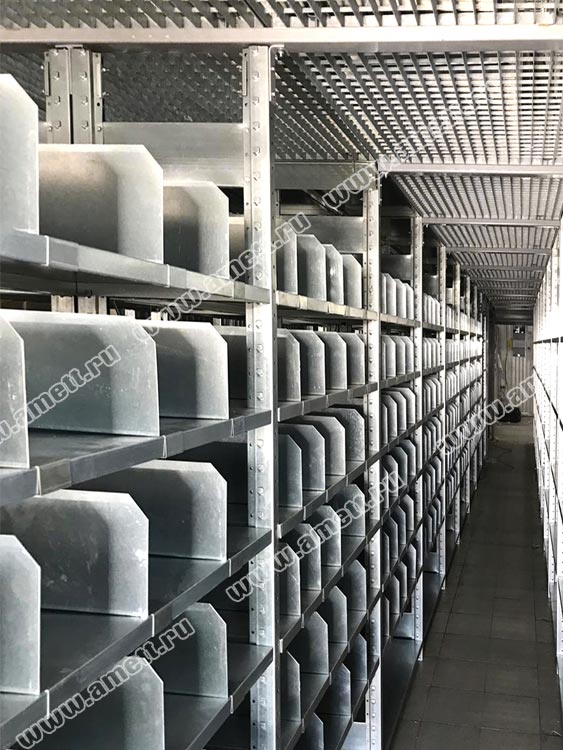

Стеллажи мезонина снабжены полочными разделителями, траверсами для хранения шин и колёс, пластиковыми контейнерами для мелких деталей. Конструкция снабжена фронтальной сетчатой зашивкой.

Установка мезонина производилась монтажной бригадой Воронежского представительства.

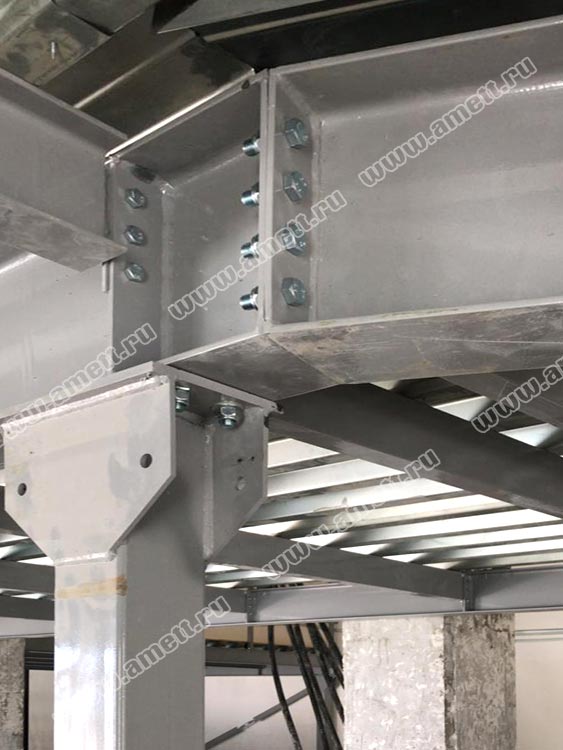

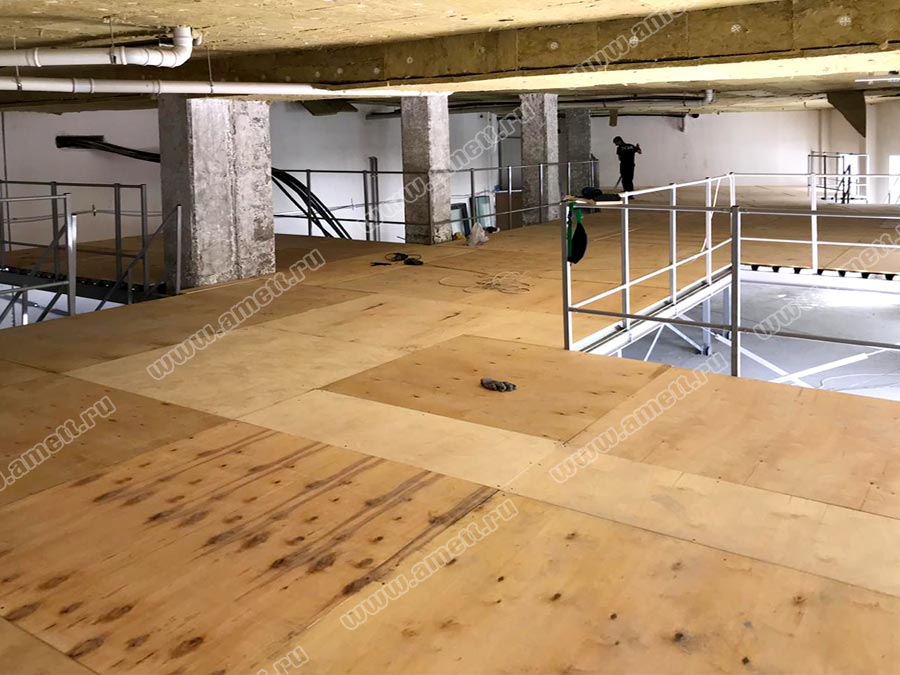

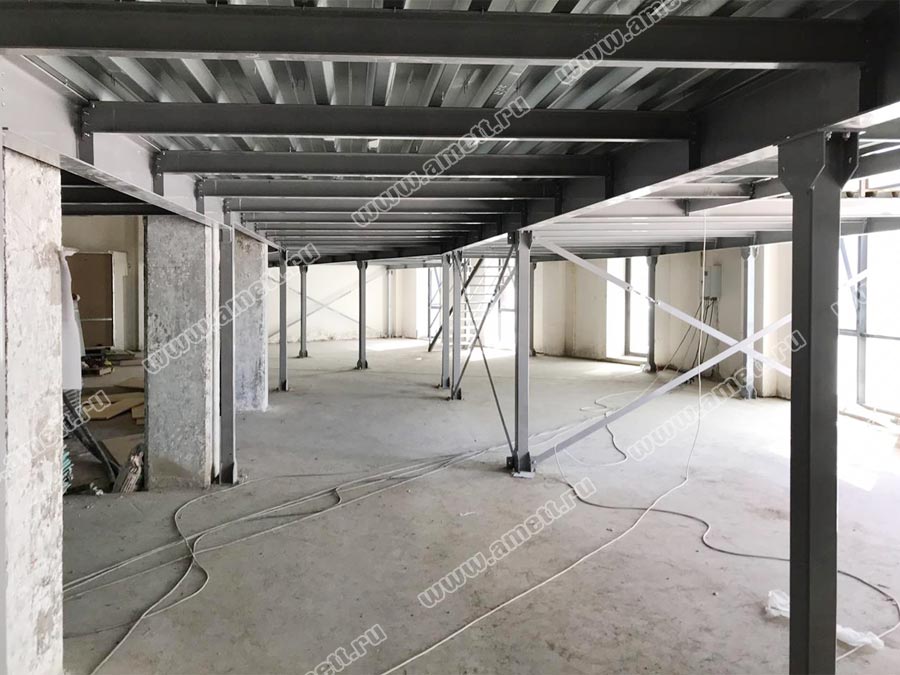

ООО «ИНТЕКО-ПЛЮС» (г. Москва) – перевалочный склад.

Установлена двухъярусная мезонинная платформа.

Площадь основания – 190 м².
Высота второго яруса – 2,44 м.
Настил – комбинированный (профлист + фанера с противопожарной пропиткой).

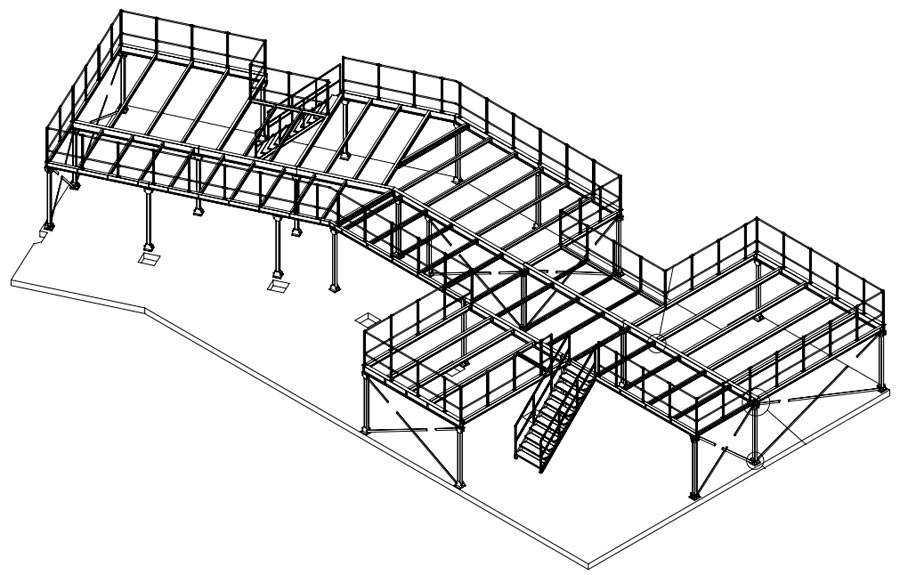

Платформа сложной формы: имеет несколько выступов и, главное, поворот по горизонтальной оси – 25. Конструкция вписана в помещение с минимальными зазорами.
