Цилиндрические предметы, такие как катушки с проводом, рулоны листового металла, бочки представляют достаточную проблему в плане хранения. Если для бочек можно модифицировать фронтальные стеллажи, то для катушек и рулонов это сделать затруднительно. Хотя проекты преобразования фронтальных стеллажей для катушек имеются и весьма успешные. Основная проблема хранения рулонов и катушек не только в их форме, но и в их весе. Консольные стеллажи изготавливаются из достаточно металлоёмких элементов на основе стандартного металлопроката, что не только позволяет им выдерживать ударные нагрузки, но и обеспечивает высокую грузоподъёмность. Достаточно сказать, что возможны варианты стеллажей с нагрузкой на консоль до 15 тонн.
Рассмотрим варианты модификации консольников для хранения катушек и рулонов.

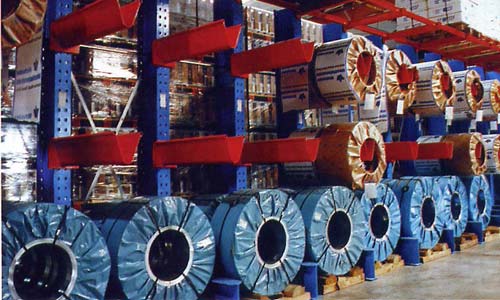

V-образная консоль для рулонов металла
Наиболее удобным вариантом хранения рулонов металла является использование не стандартной, а специализированной консоли V-образного сечения. Рулон надевается прямо на консоль. Для погрузки используется кран или кран-балка со специальным захватом, закрепляемом на крюке. Сечение консоли позволяет ввести горизонтальную часть захвата внутрь рулона, не заставляя его переворачиваться на консоли. Нижний (напольный) ярус хранения также может быть использован. Рулоны либо устанавливаются на отдельных держателях (как на иллюстрации), либо могут быть предусмотрены несъёмные держатели, закреплённые на основаниях стеллажей. Система с V-образной консолью чаще всего используется в помещениях складов, так как применение для погрузки обычного передвижного крана при уличном хранении крайне затруднительно, а установка системы кран-балки весьма дорогостояща.

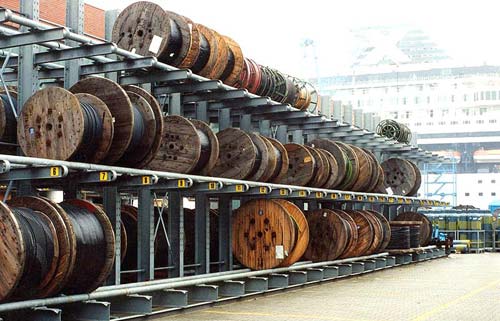

Горизонтальные ограничители для катушек
Тем не менее, уличное хранение (а надо сказать, консольные стеллажи наиболее приспособлены дня него) такого груза, как катушки с кабелем, наиболее распространено. Изолированному кабелю нипочём изменения погоды, да и сами катушки в основном используются на улице. Оптимальной модификацией консольников является установка горизонтальных ограничителей. Чаще всего это две обычных трубы с сечением порядка 10 см., закреплённые (или приваренные) на консолях вдоль всего стеллажного ряда. Катушка размещается вертикально между труб, поддерживающих её, или может быть уложена на них плашмя.
Специальные модификации
В качестве специальных модификаций могут быть рассмотрены варианты подвесного хранения катушек и рулонов между консолями, с возможностью разматывания. Это узкоспециализированные проекты, требующие основательной модификации консолей для установки съёмной оси.
